SBZCX-01C型電工電子及電力拖動綜合創(chuàng )新實訓平臺
一、設備概述
電工電子及電力拖動綜合創(chuàng )新實訓平臺主要為院校通信與電子信息，機電工程系的學生開設《電路基礎》、《電工電子技術》等實訓課程，承擔機電一體化技術、電子信息技術等機電類相關專業的《電工電子技術及應用》等課程的實訓。同時為學生創(chuàng )新實踐、職業技能實驗實訓考核等。
（實訓臺外形結構參考圖，具體以實物為準，可按客戶要求定做）

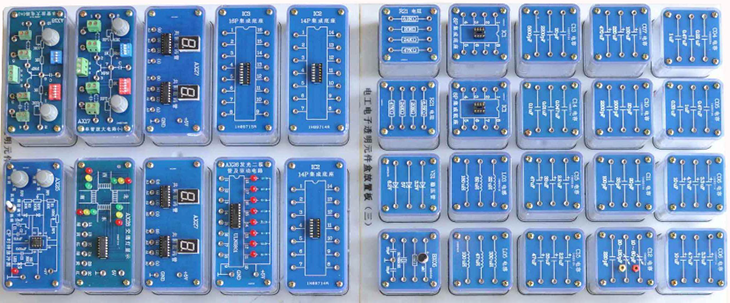

（電工電子透明元件盒實例圖）
二、技術指標
1. 工作電源：三相五線 AC 380V±10% 50Hz
2. 溫度：－10～40℃；環境濕度：≤90%（25℃）
3. 外形尺寸：長×寬×高=1600×700×1600㎜
4. 整機功耗：≤2KW
5. 安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線，電源采用安全隔離變壓器輸出。
三、電工電子及電力拖動綜合創(chuàng )新實訓設備功能特點
1、由驗證書本知識，轉向綜合應用書本知識，實驗、實訓安排以培養能力為主導，以技術應用為目標，接近生產實際。
2、裝置提供了齊全的各種電源及信號源，以及各種儀表，為學生提供了一個完全開放的，可充分發揮創(chuàng )新潛能的平臺，在此平臺上，可以做電工電子產品線路的安裝調試和排故，還可做技能競賽、課程設計、畢業設計和科技開發；而且模塊維修方便，可放手讓學生操作、試驗，無后顧之憂。
3、與本裝置實訓項目均經過反復斟酌、精心配置；其中有許多電工電子產品線路，不僅有利于知識的實際應用，而且可以大大提高學生的學習興趣。
四、電工電子及電力拖動綜合創(chuàng )新實訓設備基本配置及功能：本實訓裝置主要由電源控制屏、實訓桌、電工電子透明實訓模塊、實訓連接線等組成。
電源控制屏
（一）總電源電路
（1）提供三相漏電保護電源總開關1只，3相熔斷器1只，220V紅色電源指示燈1只。
（2）提供三相AC220V（單相127V，采用安全隔離變壓器輸出）交流電源一組，電源輸出處設有3只交流0-250V指針式電壓表，用于監測輸出電源，電壓的輸出通過6只安全護套插座輸出。
（二）交直流可調電源與低壓交流電源
（1）提供單相交流調壓器（0.5KVA）1只,設有空氣開關用于控制電源的通斷，0-250V可調交流電源輸出處帶有短路保護措施。
（2）提供0-220V直流可調電源一組，同時提供直流0-250V指針式電壓表1只。
（3）低壓交流電源：分3V、6V、9V、12V、15V、18V、24V七檔可調，輸出端具有短路保護功能，同時還提供帶中心抽頭雙17V交流電源1組。
（三）直流電源
（1）提供1路輸出電壓為0～24V直流可調電源，由多圈電位器連續調節，具有預設式過流過載保護功能，輸出最大電流為2A，電源輸出處有指針式2A電流表、指針式30V電壓表輸出指示。
（2）固定直流電源包括±24V、±15V、±12V及±5V等八檔電源，帶有短路保護措施。
（四）多量程智能數字電壓/電流表
(1)多量程智能型真有效值交流數字電壓表1只：采用智能型工業級一體式48*96系列儀表，故障率低，能對交流電壓信號進行真有效值測量，測量范圍為0～1000V，精度0.5級。
(2)多量程智能型真有效值交流數字電流表1只 ：采用智能型工業級一體式48*96系列儀表，故障率低，能對交流電流信號進行真有效值測量，測量范圍為0～5A，精度0.5級。
(3)多量程智能型直流數字電壓表1只 ：采用智能型工業級一體式48*96系列儀表，故障率低，能對直流電壓信號進行測量，測量范圍為0～1000V，精度0.5級。
(4)多量程智能型直流數字電流表1只 ：采用智能型工業級一體式48*96系列儀表，故障率低，能對直流電流信號進行測量，測量范圍為0～5A，精度0.5級。
（五）功率函數信號發生器及頻率計
（1）采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。采用大屏幕LCD顯示輸出頻率、波形，衰減值。
（2）頻率范圍: 0.1HZ~2MHz。
（4）正弦波輸出具有20db衰減。
（5）方波占空比可調, 調節范圍：1%-99%調節；方波和三角波采用TTL電平輸出。
（6）頻率計最高測量范圍50MHz。
（六）智能型功率、功率因數表1個：由24位專用DSP、16位高精度AD轉換器和高速MPU單元設計爾成，通過鍵控、數顯窗口實現人機對話功能控制模式。軟件上采用RTOS設計思路，同時配有PC監控軟件來加強分析能力。功率測量精度為1.0級，功率因數測量范圍0.3-1.0，電壓電流量程為450V和5A，能自動判別負載性質（感性顯示"L"，容性顯示"C"，純電阻不顯示），并可存儲測量數據，供隨時查閱。
（七）精密可調電阻單元1個
提供0-900歐姆/0.3A可調電阻1組，帶有波段開關1個。
提供0-90歐姆/1A可調電阻1組，帶有波段開關1個。
提供0-9歐姆/2A可調電阻1組，帶有波段開關1個。
提供0-0.9歐姆/2A可調電阻1組，帶有波段開關1個。
（八）繼電接觸器控制單元
1.DT-1 熔斷器與按鈕開關模塊：提供3P熔斷器1只，2P熔斷器1只，按鈕開關黃綠紅各1個。
2.DT-2 交流接觸器模塊：提供220V線圈電壓交流接觸器2只；帶有2組常開，2組常閉輔助觸頭。
3.DT-3 交流接觸器模塊：提供220V線圈電壓交流接觸器（帶有2組常開，2組常閉輔助觸頭）1只，熱繼電器模塊1只。
4.DT-4 按鈕、行程開關與時間繼電器模塊：提供行程開關4只，時間繼電器1只（線圈電壓220V，通電延時），綠色按鈕開關1只。
5.DT-5中間繼電器與熱繼電器模塊 ：提供中間繼電器1只，熱繼電器1只。
6.三相異步交流電機2臺（功率180W，電壓380V- Y接法，220V- △接法）
（九） 提供模擬萬用表MY47一只，數字萬用表VC890D一只。
（十） 透明電工電子實訓模塊 (具體可見表二)提供電工電子透明實訓模塊，可以完成直流電路、模擬電子技術、數字電子技術和電子綜合應用實訓項目。實訓模塊面板采用PCB板制作而成，器件和信號接口均已引至板上的專用插座，實訓模塊有四個彈性插腳，與專用實訓孔板配套使用。
實訓模塊由透明元件盒及PCB板構成，元件盒是組合式透明元件盒，元件盒單元組采用多元件、典型實訓單元電路、典型傳感器、通用集成電路插座等制成，可根據實訓需要方便地組合成不同的電工電子實訓線路；使實訓具有開放性和創(chuàng )新性，元件盒體由透明有機工程塑料注塑而成，具有示教功能，使使用者能夠觀察到元件形狀和接線方式，有利于教師講解和學生認識；面板采用PCB制作而成，表面清爽、符號線路清晰、表面耐磨損、元件更換容易；面板上標志的元件電路符號采用最新國家標準，具有整體結構緊湊、外形美觀大方、安裝簡單、使用保管方便等特點。導線插孔采用防轉座，導線裝有彈性插頭可在模塊上面插接，以保證可靠連接進行各種實訓；實訓時可根據實訓內容和技能訓練的需要，方便的任意組合實訓線路，以完成不同的實訓項目等。
（十一）實訓桌：實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防水、耐磨高密度板,結構堅固，桌面面板上嵌有多孔塑料板，可用于插入固定透明元件盒。實訓桌形狀似長方體封閉式結構，造形美觀大方；柜門采用3開門結構，內部設有多層插槽可放置元件盒插板，設有兩個大抽屜、用于放置工具及資料等。實驗臺下面裝有萬向輪，方便實訓臺移動。
（十二）實驗導線：電工類4mm絕緣護套導線1套，電子類2mm細導線1套。
本產品是依據教育部、人力資源和社會(huì )保障部有關課程大綱、中華人民共和國勞動和勞動安全行業標準（LD/T81.1-2006）《職業技能實訓和鑒定設備通用技術規范》而設計，內容包括模擬電子技術實訓實訓常開設的延時電路等共18個實訓實訓項目（詳見實訓項目）。每個項目根據實訓需要，設置了數量不等的實訓任務。例如單管放大項目設計了實訓目的、實訓器件、實訓電路、電路原理、器件布局、通電測試、故障檢測等任務，以便操作者循序漸進地得到訓練。本軟件采用三維動畫與二維交互動畫編程相結合技術，基于職場環境與工作過程，具有很強的職業性、情景性、過程性、交互性、智能性。技術參數：包含十八大實訓模塊：延時電路、穩壓電源、整流濾波電路、單管放大、可控硅調光、二極管整流電路、串聯穩壓電源、延時開關、電流負反饋電路、電壓負反饋電路、單項可控硅整流電路、差分放大可調穩壓電路、運算放大電路、運算放大器的應用、脈沖式充電電路、整流電路、溫度傳感器、光敏傳感器檢測。
▲1.采用三維仿真技術而研制的仿真實訓軟件，包括儀器儀表、導線加工、檢修工具、焊接工藝、電子器件、模擬電子技術、數字電子技術、生產工藝、插裝工藝、SMT工藝、收音機實訓等11個實訓單元。
▲2.實訓單元模塊（11個）參數：
（1）儀器儀表模塊，包括指針式萬用表、數字式萬用表、普通示波器、信號發生器、直流穩壓電源、毫伏表、高頻信號發生器、鉗形電流表等8個實訓項目，并配有語音講解功能。
（2）導線加工，包括常用材料、絕緣導線加工、屏蔽線加工、導線捆扎、導線連接等5個實訓項目，并配有語音講解功能。
（3）檢修工具，包括焊接工具、鉗口工具、剪切工具、緊固工具等4個實訓項目，并配有語音講解功能。
（4）焊接工藝，包含手工焊接、實訓、浸焊、波峰焊、再流焊、拆焊技術等6個實訓項目。根據相應的教學大綱，要求把焊接工藝清楚表示，圖文并茂,并對重難點部分配有語音講解功能。
（5）電子器件，包括電阻器、電容器、電感和變壓器、二極管、三極管、晶閘管、模擬IC、數字IC、片狀元器件、電聲器件、開關接插件、發光顯示器件等12個實訓項目。
（6）模擬電子技術，包括射極偏置電路、基本放大電路、延時開關電路、ＲＣ震蕩電路、橋式整流電路、串聯穩壓電路、直流電動機調速電路、調光臺燈、運放輸出功能擴展等9個實訓項目。
（7）數字電子技術，包括宿舍燈控制電路、定時交流開關、步進電機控機器、智力競賽搶答器、移位型控制器、四路彩燈控制電路、聲光報警電路、數字鐘電路、基本邏輯關系等9個實訓項目。
（8）生產工藝，包括器件準備、安裝、焊接（噴涂助焊劑、干燥和預熱、波峰焊、強迫風冷）、補焊調試、裝配測試、包裝入庫等6個實訓項目，并配有語音講解功能。
（9）插裝工藝，包括印制板分類、PCB生產工藝、插裝準備、手工插裝、機器插裝等5個實訓項目，并配有語音講解功能。其中插裝準備包括元器件檢查、老化實驗、引線剪裁、導線剝頭、元器件成型、浸涂焊料等實訓任務。
（10）SMT工藝，包括表面組裝材料、SMT設備、SMT工藝、SMT生產過程等4個實訓項目；并用恰當的媒體手段來實現，教學設計合理，導航清晰，并配有語音講解功能。
（11）收音機實訓，包括工作原理、元件選擇、印制電路、元器件插裝、焊接、組裝、調試工藝、總裝、維修指南、維修訓練等10個實訓項目。
五、本設備可以完成的實訓項目
（一）電工基礎實訓項目
1.電氣測量概述
2.直流電路
（1）電氣儀表的使用和測量誤差的計算
（2）電路元件伏安特性的測繪
（3）未知電阻的測量―非線性電路的研究、白熾燈燈絲溫度的測定及單臂電橋電路的應用（綜合應用項目）
（4）電位、電壓的測定及電路電位圖的繪制
（5）基爾霍夫定律的驗證與應用
（6）常用供電電路特點和電子電路最大功率輸出條件的研究
（7）實際直流穩壓電源和直流穩流電源的研究（綜合應用項目）
（8）疊加定理的驗證與應用―多信號疊加控制電路的研究（綜合應用項目）
（9）戴維南定理和電橋電路的應用（綜合應用項目）
3.交流電路
（1）電阻電感串聯電路（日光燈電路）的分析與研究
（2）阻容移相電路的應用―調光臺燈電路的研究（綜合應用項目）
（3）交流電路的功率及功率因數的測量及提高線路功率因數的方法及其意義的研究
（4）R、L、C元件在交流電路中的阻抗與頻率特性的研究與應用―整流濾波電路的研究
（5）R、L、C串聯諧振電路的
（6）三相四線制負載電壓，電流的測量
（7）三相三線制對稱負載星形及三角形接法時負載電壓與電流的測定
4.磁路自感、互感與變壓器
（1）自感系數的測定、電路斷電時電感尖峰電壓的測量及抑制的方法
（2）互感電路的研究
（3）單相變壓器特性的研究
（4）單相變壓器并聯運行特點的研究
5.電路暫態過程
（1）一階電路暫態過程的研究
（2）微分電路和積分電路及其應用（綜合應用項目）
6.電氣控制實訓項目
(1)三相異步電動機正反轉控制線路（綜合應用項目）
(2)工作臺自動往返循環控制電路（綜合應用項目）
(3)三相異步電動機順序控制線路（綜合應用項目）
(4)三相異步電動機的Y-△起控制線路（綜合應用項目）
(5)三相異步電動機能耗制動線路（綜合應用項目）
（二）模擬電子技術綜合應用、創(chuàng )新實訓項目
（1）常用二極管的性能測試及應用
（2）雙極晶體管及場效管輸出特性的測定
（3）單管放大電路的研究
（4）兩極放大電路及負反饋放大電路的研究
（5）助聽器電路的調試（電子產品線路）（綜合應用）
（6）恒流充電電路（場效應管的應用）（電子產品線路）（綜合應用）
（7）三極管放大電路故障排除
（8）整流、濾波及穩壓電路的研究
（9）直流穩壓正、負電源電路的研究
（10）典型復合互補OTL功率放大電路調試（電子產品線路）（綜合應用）
（11）OTL功率放大電路的故障排除
（12）LM386集成音響功率放大電路及其應用（電子產品線路）（綜合應用）
（13）運算放大器基本運算電路
（14）對由運放器組成的積分運算電路、微分運算電路
（15）對由運放器組成的電壓比較器傳輸特性的研究
（16）氣敏傳感器制作煙霧報警器的制作與調試（電子產品線路）（綜合應用）
（17）方波、三角波和鋸齒波發生器電路的研究與測試
（18）三角波、方波及正弦波發生器的制作競賽
（19）RC（文式橋式）正弦波振蕩器和制作與調試
（20）電容三點式LC正弦波發生器
（21）有源濾波電路研究
（22）直流-直流（DC-DC）集成電壓變換電路的應用與調試（電子產品線路）（綜合應用）
（23）恒溫控制電路的制作與調試（競賽項目）（電子產品線路）（綜合應用）
（三）數字電子技術綜合應用、創(chuàng )新實訓項目目錄
1. 基礎實訓項目
（1）基本邏輯門電路功能測試
（2）優先編碼器功能測試
（3）二進制譯碼器和數據選擇器功能測試
（4）全加器和超前進位全加器功能測試
（5）數值比較器功能測試
（6）七段碼鎖存/譯碼/驅動器功能測試
（7）各類觸發器功能測試
（8）雙向移位寄存器功能測試
（9）二一五一十進制計數器功能測試
（10）二位十進制計數/譯碼/驅動/顯示電路
（11）可逆十進制計數電路功能測試
（12）N進制計數電路功能測試
（13）555定時器基本應用電路
（14）微分型單穩態觸發器
（15）集成單穩態觸發器及其應用
（16）集成施密特觸發器及其應用
2. 綜合應用實訓項目
（1）聲光控制節能路燈電路（電子產品線路）（綜合應用）
（2）8線數據傳輸電路（電子產品線路）（綜合應用）
（3）4位環形計數節拍發生器（電子產品線路）（綜合應用）
（4）秒脈沖信號發生器（電子產品線路）（綜合應用）
（5）救護車/消防車聲響報警電路（電子產品線路）（綜合應用）
（6）D/A轉換器將數碼轉換成單極性、雙極性模擬電壓
（7）數控變頻三角波-方波發生器
（8）移位寄存器彩燈顯示電路（電子產品線路）（綜合應用）
（9）8位優先編碼器搶答電路（電子產品線路）（綜合應用）
（10）觸摸式密碼電子鎖電路（電子產品線路）（綜合應用）
（11）數字鐘電路（電子產品線路）（綜合應用）
（12）二位十進制計數符合電路（電子產品線路）（綜合應用）
（13）交通燈控制電路（電子產品線路）（綜合應用）
（14）升/降階梯波發生器（電子產品線路）（綜合應用）
（15）光電轉換加/減計數電路（電子產品線路）（綜合應用）
（四）電力電子技術及應用、創(chuàng )新實訓項目
（1）晶閘管的控制特性及它作為固體開關的應用（電子產品）（綜合應用項目）
（2）單結晶體管觸發電路（電子產品）（綜合應用項目）
（3）晶閘管單相半控橋式整流電路（電阻負載）的調試與分析
（4）晶閘管單相半控橋式整流電路（電阻電感負載）（反電勢負載）的研究
（5）IGBT管直流斬波電路的調試與分析
（6）雙向晶閘管單相交流調（調光臺燈）電路的制作與調試（電子產品）（綜合應用項目）
（7）雙極晶體管（BJT）PWM控制直流電動機可逆調速電路（電子產品）（綜合應用項目）
六、電工電子及電力拖動綜合應用創(chuàng )新實訓設備配置清單
|
序號 |
產品名稱 |
型號規格 |
數量 |
單位 |
備注 |
|
1 |
電工電子綜合應用實訓臺（桌） |
實訓臺采用鋼質雙層亞光密紋噴塑，采用3開門結構，內部設有多層插槽可放置元件盒插板，實驗臺下面裝有萬向輪，方便實訓臺移動。 桌面采用高強度防水耐磨絕緣密度板，桌面面板上嵌有多孔塑料板，可用于插入固定透明元件盒。 |
張 |
1 |
尺寸 1600*700*700mm |
|
2 |
電源控制屏 |
三相隔離變壓器輸出交流電源（0-220V）2A；直流可調穩壓電源（0-24V、2A），各檔直流電源，包括±24V，±15V，±12V，±5V等電源；AC3V-24V低壓可調交流電源，智能型多量程交直流電壓電流表，四位半數字顯示，測量范圍：0-500V，0-5A，四檔可調，測量精度達到0.5級。 |
臺 |
1 |
尺寸1300*700*900mm |
|
3 |
函數信號發生器模塊/頻率計 |
（1）采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。采用大屏幕LCD顯示輸出頻率、波形，衰減值。 （2）頻率范圍: 0.1HZ~2MHz。 （3）頻率計最高測量范圍50MHz0。 |
塊 |
1 |
帶頻率計，可內測和外側 |
|
4 |
交流功率及功率因數表模塊 |
可以測量功率及功率因數，四位半數字顯示，測量精度0.5級，電壓、電流量程分別為 450V、5A。 |
塊 |
1 |
|
|
5 |
DT-1熔斷器與按鈕開關模塊
|
提供3P熔斷器1只，2P熔斷器1只，按鈕開關黃綠紅各1個 |
件 |
1 |
|
|
6 |
DT-2交流接觸器模塊 |
提供220V線圈電壓交流接觸器2只；帶有2組常開，2組常閉輔助觸頭。 |
件 |
1 |
|
|
7 |
DT-3交流接觸器模塊 |
提供220V線圈電壓交流接觸器（帶有2組常開，2組常閉輔助觸頭）1只，熱繼電器模塊1只。 |
件 |
1 |
|
|
8 |
DT-4按鈕、行程開關與時間繼電器模塊 |
提供行程開關4只，時間繼電器1只（線圈電壓220V，通電延時），綠色按鈕開關1只。 |
件 |
1 |
|
|
9 |
DT-5中間繼電器與熱繼電器模塊 |
提供中間繼電器1只，熱繼電器1只； |
件 |
1 |
|
|
10 |
三相異步交流電機 |
功率180W，電壓380V- Y接法 ，220V- △接法） |
臺 |
2 |
|
|
11 |
可調精密電阻箱 |
提供0-900Ω/0.3A，0-90Ω/1A，0-9Ω/2A，0-0.9Ω/2A可調電阻各1組，帶有波段開 4個。 |
件 |
1 |
|
|
12 |
電工電子創(chuàng )新實訓模塊（11塊板） |
采用透明有機塑料封閉結構，尺寸為58mm*58mm，58mm*124mm兩種，面板采用藍色PCB板，白色文字，清爽美觀，多模塊組合可完成電工電子相關的實訓項目。 |
套 |
1 |
提供156個模塊，11個模塊放置板，156個透明元件整齊排列 |
|
13 |
萬用表 |
數字萬用表VC890D一塊，模擬萬用表MF47一塊。 |
塊 |
1 |
|
|
14 |
實驗導線 |
提供2號線，4號線，屏蔽線若干 |
套 |
1 |
疊插式 |
|
15 |
凳子 |
鋼木結構方凳 |
個 |
2 |
|
|
16 |
配套教學軟件資源 |
1.電子儀表儀器仿真教學實訓軟件2.電工作業培訓教學軟件3.模擬電子技術仿真教學軟件4.數字電子技術仿真教學軟件 5.電子技能虛擬實訓室教學系統 6.電力拖動仿真教學軟件 |
套 |
1 |
（正版軟件，便于升級）
|
表二 、電工電子透明元件盒清單
|
