[產品型號]：SBGL-528B [產品名稱]：立式電工電子實驗裝置 [價 格]：21000元 [在線客服]：

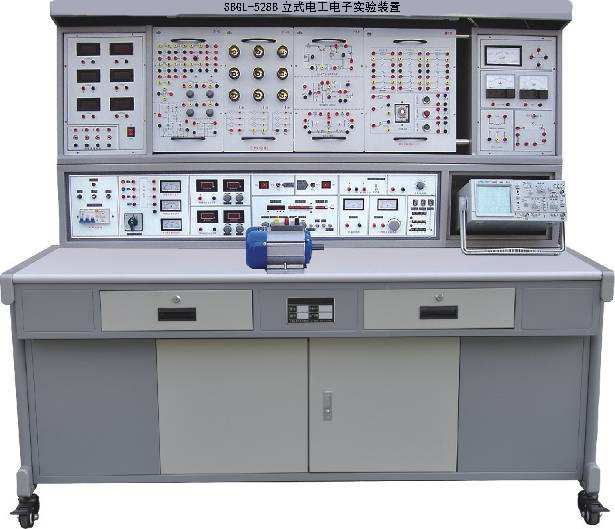

SBGL-528B立式電工電子實驗裝置

一、產品的特點：
　　電工電子實驗裝置具有較完善的安全保護措施，較齊全的功能。電工、電氣控制實驗器件采用適應性強的模塊式掛箱；在實驗屏上完成實驗，實驗方法靈活，動手能力強，實驗連線接點接觸可靠，符合不同深度，不同廣度的教學要求。數電、模電在九孔通用電路板掛箱上完成，根據實驗復雜程度選取掛箱個數，根據實驗電路在通用電路板上拼插實驗電路，實驗元件制成透明創(chuàng )新模塊，直觀性好，盒蓋印有永不褪色元件符號，線條清晰美觀。盒體與盒蓋結合采用較科學的壓卡式結構，維修、更換元件拆裝方便。該實驗臺結構合理，學�？呻S時按需要增添新的模塊掛箱，靈活、經濟。


二、適用范圍：
　　適用于高等院校及要求較高的中專、技校、職業學校，可完成電工學、電工原理、電路分析、模擬電子技術、數字電路設備等課程實驗。該設備是現有實驗室設備的更新?lián)Q代或新建、擴建實驗室的理想產品，它的配備是學校上水平、上等級的重要標志。

三、實驗臺、實驗屏和實驗操作桌結構及功能：
1、實驗臺構成與性能
1.1.電源及參數
1.1.1輸入電源:三相四線電源，輸入時指示燈亮
1.1.2電源輸出：有保險絲和漏電保護開關二級保護功能。
   A組:單、三相可調交流電源，提供三相0～380V連續可調的交流電源，同時可得至0～250V單相可調電源(配有一臺1.5KVA的三相自耦調壓器，配有三只指針式交流電壓表，指示調壓器輸出電壓)。
   B組:低壓交流電壓3－24V分七檔可調，最大輸出電流1.5A，電流表指示。
   C組:低壓直流穩壓電源，電壓5V，電流0.5A，電流表指示。
   D組:雙路穩流穩壓電源，二路輸出電壓均為0～30V，由多圈電位器連續調節，輸出最大電流為1.5A，每路電源輸出有0.5級數字電流表、電壓表指示。電壓穩定度<10－2，負載穩定度<10－2，紋波電壓:<5mV。
   E組:單相交流市電輸出，供用戶自備設備使用。
1.2功率輸出函數發生器：采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。采用大屏幕LCD顯示輸出頻率、波形，衰減值。

正弦波輸出幅度	≥10V
輸出阻抗	50Ω
失真度	<1%（0.1HZ-- 1KHz）
頻率范圍	0.1HZ～3MHz，采用鍵盤直接輸入數字設定頻率
輸出幅度	電位器調節，正弦波輸出具有20db,40db衰減
方波占空比	可調, 調節范圍：1%-99%調節；方波和三角波采用TTL電平輸出。
頻率計最高測量范圍	100MHz，自動換檔

1.3單次脈沖:每次可輸出一對正負脈沖。
1.4音頻功率放大器：輸入音頻電壓不低于10mV，輸出功率不小于1W，音量可調，內有喇叭，用于放大電路擴音，也可作信號尋跡。
1.5七段譯碼器：3組七段譯碼器及對應譯碼顯示數碼管。
1.6絕緣電阻：>5MΩ
1.7漏電保護：漏電動作電流≤30MA

2、實驗屏：
2.1外測直流電流表：精度０.５級，三位半數字式顯示，測量范圍０～1000uA。
2.2外測直流電流表：精度０.５級，三位半數字式顯示，測量范圍０～10mA。
2.3外測直流電流表：精度０.５級，三位半數字式顯示，測量范圍０～100mA。
2.4外測直流電流表：精度０.５級，三位半數字式顯示，測量范圍０～1000mA。
2.5外測交流電流表：精度０.５級，三位半數字式顯示，測量范圍０～100mA。
2.6外測交流電流表：精度０.５級，三位半數字式顯示，測量范圍０～1000mA。
2.7四路電流插座：與配備的電流插頭配套使用，在實驗中實現一表多測。
2.8指針式功率因數表：外測實驗電路功率因數，2.5級。
2.9指針式±100uA電流表，1.5級，外測。
2.10指針10mA電流表，1.5級，外測。
2.11實驗變壓器：100W，220V/36V+110V，接線端已由面板接線柱引出，實驗方便。
2.12日光燈照明、實驗二用電路：由選擇開關控制日光燈為實驗用或照明用。實驗端口已通過接線柱引出，鎮流器、日光燈、啟動器已裝在實驗屏內。
2.13實驗屏中部：實驗模塊掛箱實驗時安放位置。掛箱調換，安放方便。

3、實驗操作桌：加強型雙面防火板制成，不變形、不褪色，造型美觀大方，左右有抽屜，存放工具，下邊為存放柜，用于存儲元器件。

三、構成與配備

（1）構成：實驗裝置由實驗屏、實驗模塊掛箱、實驗臺、實驗操作桌構成。一臺二座，規格：160×70×172cm。

1、實驗屏：左側為測量電表及電流插座，右測為實驗變壓器，日光燈實驗電路、功率因數表等，中部為實驗時放置掛箱。
2、實驗臺：由電源、信號源、安全保護裝置構成。
3、實驗操作桌：桌面實驗時放置實驗器件，下部為儲存柜儲存實驗器件用。
4、實驗模塊掛箱：
ZSB-01 電流源—電壓源轉換電路、受控源特性實驗電路、直流實驗電路組成。
ZSB-02 由常用分立元件，RC選頻網絡(luò )測定單元組成。
ZSB-03 三相負載
ZSB-04 繼電控制一單元
ZSB-05 繼電控制二單元
ZSB-10 數電、模電九孔萬能實驗電路板一、二單元：電路板進口由ABS注塑而成，背面裝有壓鑄而成九孔成一組的銅片，表面布有九孔成一組相互聯通的插孔，創(chuàng )新實驗元件模塊在其上任意拼插成實驗電路。
（2）器材配備(1臺2座)：
1臺180W三相電動機，1只MF47萬用表，1只數字萬用表，2套電烙鐵及烙鐵架，40根疊插式實驗連接線，1套工具，2張學生凳。

（3）1套數電、模電實驗所需電阻、電位器、電感、電容、變壓器、傳感器、集成座等透明創(chuàng )新模塊（元件已裝在單元盒內），創(chuàng )新實驗元件模塊盒體透明直觀，內裝元件一目了然，盒蓋印有永不褪色元件符號，線條清晰美觀，盒蓋與盒體采用壓卡式結構、維修拆裝方便。
（4）用戶自備器材：示波器（型號不限），功率表，滑線變阻器，毫伏表。

NO	配置名稱	型號規格	單位	數量	備注
2	實驗屏		臺	40
3	實驗桌		個	40
4	學生凳		個	80
5	實訓掛箱	ZSB-01直流實驗電路組成	塊	40
		ZSB-02常用分立元件/RC選頻網絡(luò )測定單元	塊	40
		ZSB-03三相負載	塊	40
		ZSB-04繼電控制一單元	塊	40
		ZSB-05繼電控制二單元	塊	40
		ZSB-10 數電、模電九孔萬能實驗電路板	塊	80	電路板進口由ABS注塑而成，背面裝有壓鑄而成九孔成一組的銅片，表面布有九孔成一組相互聯通的插孔，創(chuàng )新實驗元件模塊在其上任意拼插成實驗電路。
6	模電數電創(chuàng )新實驗透明模塊		套	40	見表一
7	交流電機	380V/180W	臺	40
8	絕緣皮		張	40
9	實驗專用導線		套	40	紅、黃、綠、蘭、黑各10根
10	工具		套	40
（1）	螺絲刀	小十字	把	40
（2）	螺絲刀	大十字	把	40
（3）	螺絲刀	小一字	把	40
（4）	螺絲刀	大一字	把	40
（5）	剝線鉗		把	40
（6）	尖觜鉗		把	40
（7）	萬用表	MF-47	只	40
（8）	數字萬用表	DT890B+	只	40
（9）	電烙鐵		把	40
（10）	烙鐵架		只	40

創(chuàng )新實驗透明模塊名稱	型號	數量	備注
電阻	4Ω	1	2W
電阻	5.1Ω	2	2W
電阻	8Ω	1	2W
電阻	10Ω	1	2W
電阻	16Ω	1	2W
電阻	20Ω	1	1W
電阻	30Ω	1	1W
電阻	51Ω	2	1W
電阻	75Ω	1	1W
電阻	100Ω	2	1/8W
電阻	120Ω	1	1/8W
電阻	150Ω	1	1/8W
電阻	200Ω	1	1/8W
電阻	240Ω	1	1/8W
電阻	300Ω	2	1/8W
電阻	330Ω	1	1/8W
電阻	470Ω	1	1/8W
電阻	510Ω	2	1/8W
電阻	620Ω	1	1/8W
電阻	650Ω	1	1/8W
電阻	1K	2	1/8W
電阻	1.5K	1	1/8W
電阻	2K	2	1/8W
電阻	2.4K	2	1/8W
電阻	2.7K	1	1/8W
電阻	3K	2	1/8W
電阻	3.3K	1	1/8W
電阻	3.9K	1	1/8W
電阻	4.3K	1	1/8W
電阻	4.7K	2	1/8W
電阻	5.1K	3	1/8W
電阻	6.8K	2	1/8W
電阻	7.5K	1	1/8W
電阻	9.1K	1	1/8W
電阻	10K	5	1/8W
電阻	13K	2	1/8W
電阻	15K	1	1/8W
電阻	20K	2	1/8W
電阻	30K	1	1/8W
電阻	36K	1	/8W
電阻	39K	1	1/8W
電阻	47K	1	1/8W
電阻	51K	1	1/8W
電阻	68K	1	1/8W
電阻	100K	2	1/8W
電阻	150K	1	1/8W
電阻	200K	2	1/8W
電阻	300K	1	1/8W
電阻	470K	1	1/8W
電阻	510K	1	1/8W
電阻	1M	1	1/8W
電位器	470Ω	1	1/2W
電位器	1K	2	1/2W
電位器	4.7K	1	1/2W
電位器	10K	1	1/2W
電位器	47K	1	1/2W
電位器	100K	1	1/2W
電位器	470K	2	1/2W
電位器	1M	1	1/2W
電解電容	0.1uF	1	16V
電解電容	4.7uF	1	16V
電解電容	10uF	3	16V
電解電容	33uF	1	16V
電解電容	47uF	2	25V
電解電容	100uF	3	35V
電解電容	220uF	1	35V
電解電容	470uF	1	35V
瓷片電容	300P	1	63V
瓷片電容	1000P	2	63V
瓷片電容	4700P	1	63V
瓷片電容	0.01uF	3	63V
瓷片電容	0.1uF	2	63V
瓷片電容	0.47uF	1	63V
瓷片電容	1uF	1	250V
瓷片電容	2uF	1	250V
音頻輸入變壓器		1
音頻輸出變壓器		1
變壓器	220/6V.6V.24V	1	8W
電感	8Ω	1
電感	390UH	1
二極管	4007	4
二極管	2AP9	1
發光二極管		2
穩壓二極管	2CW54	2
穩壓二極管	2CW76	1
光敏二極管		1
晶振	10M	1
場效應管	3DJ6	1
單結管	BT33	1
晶閘管	KP1	1
三極管	3DG6	2
三極管	3DG12	2
三極管	3AX31	1
三極管	3DA1	1
三端穩壓	7805	1
指示燈(信號燈)		1	12V
開 關		2
喇叭	8Ω/0.2W	1
繼電器	6V	1
電平開關和邏輯電平指示		2	16位
集成座	14腳	4
集成座	16腳	2
集成座	20腳	1
集成座	28腳	1
互感線 圈		1
定時 器	NE555	1
集成運放	UA741	2
功率放大器	LA4101	1
集成運放	UA741	2
集成運放	UA741	2
數模轉換器	DAC0832	1
模數轉換器	ADC0809	1
TTL與非門	74LS00	1
TTL集電極開路與非門	74LS03	1
TTL非門	74LS04	1
TTL與門	74LS08	1
TTL三輸入與門	74LS11	2
TTL四輸入與非門	74LS20	1
TTL或門	74LS32	1
TTL觸發器	74LS74	2
TTL異或門	74LS86	1
JK觸發器	74LS112	1
緩沖器	74LS125	1
譯碼器	74LS138	2
數據選擇器	74LS153	1
計數器	74LS160	2
計數器	74LS161	1
D觸發器	74LS175	1
加減計數器	74LS192	2
移位寄存器	74LS194	1
計數器	74LS196	3
CMOS與非門	CD4011	1
條形磁鐵		1
鐵棒		1
