中央空調工程實驗臺,中央空調工程實訓裝置

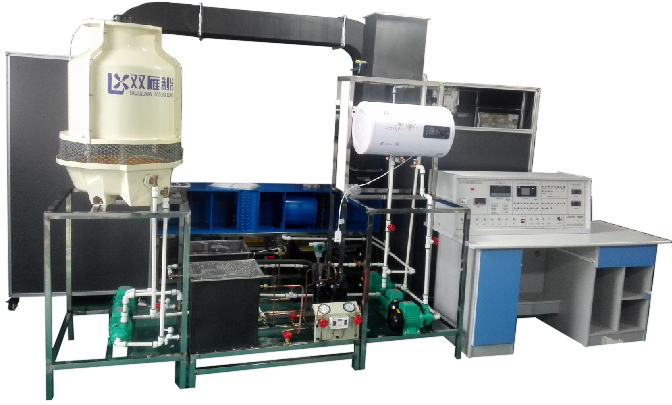

SBGCKT-101中央空調工程實驗臺

一、中央空調工程實驗裝置概述

中央空調系統是一種領先的空調技術，它可以實現空調系統的諸多優點，并且還能節省相當可觀的運行費用。中央空調系泵系統是一個密閉的閉路循環系統，他是一項可持續發展的建筑節能新技術。為便于人們了解、學習中央空調的基本原理、基礎知識，掌握其管理、維護及維修方法，本公司專業技術人員開發生產中央空調系列產品。

為了更好地滿足各大院校的教學需要，在原來開發的中央空調實驗設備的基礎上，配備了RS-232串行通訊接口，可直接與電腦連接，由電腦控制軟件控制整個實驗臺的運行，包括：總控臺啟動、制冷、制熱、制冷、制熱的溫度設定等。

二、中央空調工程實驗設備特點

1、系統采用微型化結構不銹鋼結構，與真實中央空調結構一樣，分別有冷水系統，熱水系統、制冷系統、冷卻系統、集中式供水系統、集中式送風系統、模擬房間、模擬大廳、冷卻水泵、制冷水泵、風機高速度系統等組成。.

系統配置有三種控制方式：

1）PLC控制方式：FX3U－32

2）板卡控制方式：高速數據板卡，�？刂颇K采集板，8路單端輸入，A/D最大通過率: 60KHZ,輸入通道建立時間<8uS；采集板， 8路單端輸出，4路輸模擬量信號入。

3）單片機控制方式：普通的芯片控制

2、控制系統由電腦自動控制，開發有自動控制上位機軟件，可自動控制大廳的溫度，濕度.監控大廳的溫度，濕度，送風壓力，風機功率0.2KW、風量900～1800m3/h、風壓1200～950Pa。

3、制冷主機上裝有制冷壓力變送器，可在上位機是實時顯示，

4、冷凍水系統中安裝有冷凍水流量傳感器，可在上位機是實時顯示也可同時實時在流量計上讀取流量數據。

5、控制面板上安裝有無紙紀錄儀, 標準串行雙向通訊接口 RS485/ RS232 ，利用連接線和指導書，可學會(huì )使用無紙紀錄儀的參數調節以及渦輪流量計、溫度溫度變送器，壓力變送器、風壓傳感器的使用的校正。

6、16路萬能信號輸入巡檢儀，測量顯示精度0.2FS±1,字可測量壓縮機排氣溫度、壓縮機吸氣溫度、冷卻水出溫度、冷卻水進溫度，壓縮機排氣、冷凝出水、冷凝進水、冷卻塔出水、冷卻塔進水、冷凍水出、冷凍水進、鍋爐出水、鍋爐進水、房間溫度、大廳溫度。

7、運行工況演示板：1000*600*30MM安裝在實驗臺上。

8、可測量整機的工作電壓、電流工作頻率、有功功率、無功功率，功率因數

9、控制臺配置及對象

序號	名稱	數量	單位	規格	說明
1	智能儀表	1	套	30A
2	16路萬能信號輸入巡檢儀	1	套	16路單端輸入
3	SB1080控制模塊采集板	1	套	8路單端輸入 8路單端輸出
4	壓力變送器	1	套	4-20MA 1.5MP
5	壓力變送器	1	套	4-20MA 3MP	控制對象
6	鍋輪流量計	1	套	4-20MA	現場顯示
7	無紙紀錄儀	1	套	8通道	USB輸出/485
8	風機調速度器	1	套		1000W
9	PT100	16	套
10	繼電器	1	套
11	空調制冷風機	4	套		控制對象
12	溫控器(制冷)	1	套
13	溫控器(制冷)	1	套	液晶
14	運行工況演示板	1	套
15	通信線	1	套
17	溫濕度變送器	12	套	4-20MA
18	控制軟件	3	套
19	桌子（含電腦桌）	1	套
20	控制臺/	1	套

三、中央空調工程實驗臺技術參數

電源：三相五線 AC 380 /220V±10% 50Hz；

最大供冷量：7.5kW；

最大輸入總功率：6.5kW；

制冷額定功率：7.5.kW；

最大堵轉電流：50A；

制熱額定功率：2.0kW；

額定輸入電流：7A；

循環風量：700m3/h；

制冷劑：R22；

漏電動作電流：≤30mA；

噪聲：35－40dB（A）；

安全保護措施：具有過壓、過流、過載、漏電、接地四種保護措施，符合國家相關標準

尺寸：5000MM*3000MM*2500MM

控制臺：1600*700*1200MM

四、系統結構

1、主機系統

主機系統：由一臺2P冷水機組為整機提供冷源，在夏季為空調提供冷媒水，其組成由制冷壓縮機、高低壓力表、高低壓保護開關、冷凝器、儲液罐、電磁閥、液視鏡、膨脹閥及毛細管、蒸發器、壓力變送器、水箱組成等組成

管道低壓部分為藍色,高壓部分為紅色，便于實訓教學，可在主機上模擬制冷系統故障，如：制冷劑過多，流量過小，壓縮機堵塞、膨脹的調節，壓力保護等工作實驗和操作。

序號	名稱	數量	單位	規格	說明
1	壓縮機	1	套	2P
2	不銹鋼冷凝水箱	1	套
3	不銹鋼蒸發水箱	1	套
4	儲液器	1	套	1L
5	液視鏡	1	套	3/8
6	高低壓控制器	1	套
7	冷凝器	1	套	0.8m2	不銹鋼盤管
8	蒸發器		套	0.8m2	不銹鋼盤管
9	手閥	3	套	1/4,
10	手閥	1	套	3/8
11	高低壓表	2	套
12	膨脹閥	1	套		丹佛斯
13	過濾器	1	套	3/8
14	主機底坐	1	套	8002001000MM	不銹鋼
15	壓力變送器	1	套	4-20MA 1.5MP
16	壓力變送器	1	套	4-20MA 3MP

2、冷卻水系統

冷卻水系統為主機提供對外散熱，保持壓縮機冷凝器恒定在標準的冷凝溫度上，確保主機的制冷效果不變。

冷卻水系統由玻璃鋼冷卻塔、冷凝水箱，2臺冷卻水泵、風機等組成的冷卻水系統等組成.

管道為可拆式，每個接口只需要用手便可折裝，便于實訓教學，可在冷卻水模塊上模擬制冷系統故障，如：水流量過小、風機不工作、冷凝器溫度過高，壓力保護等工作實驗和操作。

序號	名稱	數量	單位	規格	說明
1	冷卻塔	1	套	3T	玻璃鋼
2	渦旋水泵	2	套	550W
3	手閥	1	套	Dn15
4	冷凝風機	1	套	300mm/220W
5	水管	若干	套	Dn15	可拆式

3、冷媒水系統

冷媒水系統為整個空調系統包括大廳、房間，風管提供5-10度的冷凍水，通過風機和風管在房間和大廳中進行熱交換。

冷媒水系統由、蒸發水箱，2臺冷媒水泵、風機、表冷器、風機盤管、等組成的冷卻水系統等組成

管道為可拆式，每個接口只需要用手便可折裝，便于實訓教學，可在冷等水模塊上模擬制冷系統故障，如：水流量過小、風機不工作、蒸發溫度過低、結冰、壓力保護等工作實驗和操作。

序號	名稱	數量	單位	規格	說明
1	膨脹水箱	1	套
2	渦旋水泵	2	套	550W
3	手閥	2	套	Dn15
4	電磁閥	2	套	Dn15/220W
5	水管	若干	套	Dn15	可拆式

4、制熱系統

制熱系統為整個空調系統包括大廳、房間，風管提供30-60度的熱水，通過風機和風管在房間和大廳中進行熱交換。

制熱系統由、熱水鍋爐、1臺冷熱水水泵、風機、表冷器、風機盤管、等組成的冷卻水系統等組成

序號	名稱	數量	單位	規格	說明
1	熱水鍋爐	1	套	2.5KW
2	渦旋水泵	1	套	550W
3	手閥	2	套	Dn15
4	電磁閥	2	套	Dn15/220W
5	水管	若干	套	Dn15	可拆式

5、模擬房間、大廳

制冷（制熱）系統為整個空調系統包括大廳、房間，風管提供5-10 (30-60)度的熱水，通過風機和風管在房間和大廳中進行熱交換。

系統由、熱水鍋爐、冷熱水水泵、風機、表冷器、風機盤管、房間、大廳、送風機

回風機、新風系統、風柜、風閥、不銹鋼加濕器、濕度傳感器、壓差感器、共板風管好等組成的冷卻水系統等組成

風管：采用標準式共板風管.設置有蒸汽加濕，加熱處理。

風柜: 采用標PVR保溫板制作，靜電噴涂，正面為透明化設計，可直觀看到內部結構，設置有回風風機、新風風機、送風風機、風控制閥門、可演示風系統的工作原理和等工作實驗和操作。

序號	名稱	數量	單位	規格	說明
1	房間	1	套	9008001800MM	鋁木結構
2	大廳	1	套	9008001800MM	鋁木結構
3	風量控制閥	1	套	350*200MM	標準式共板式
4	電磁閥	若干	套	Dn15/220W
5	鍍鋅風管	4M	套	350*200MM	標準式共板式
6	彎頭	2	套	350*200MM	標準式共板式
7	加熱器	1	套	1000W
8	風機盤管	1	套		無回風
9	回風風機	1	套	DN150\220
10	新風風機	1	套	DN150\220
11	房間溫度控制器	1	套	液晶	三檔
12	送風機	1	套	1

五、中央空調工程實訓項目

1.認識中央空調的結構及設備的實訓；

2.中央空調啟動和停止的實訓；

3.中央空調的運行、調節操作實訓；

4.對中央空調的運行工況及各運行參數進行檢測實訓；

5.對可編程控制器PLC進行高級編程及PLC的安裝接線調試進行實訓；

6.配套壓力、溫度傳感器和相應的A/D轉換功能模塊，可對整個中央空調的運行進行采集、實時監控等實訓；

7.組態技術應用實訓：采用組態技術實現對中央空調運行進行動畫顯示，運行數據顯示、實時監控、組態等功能；
