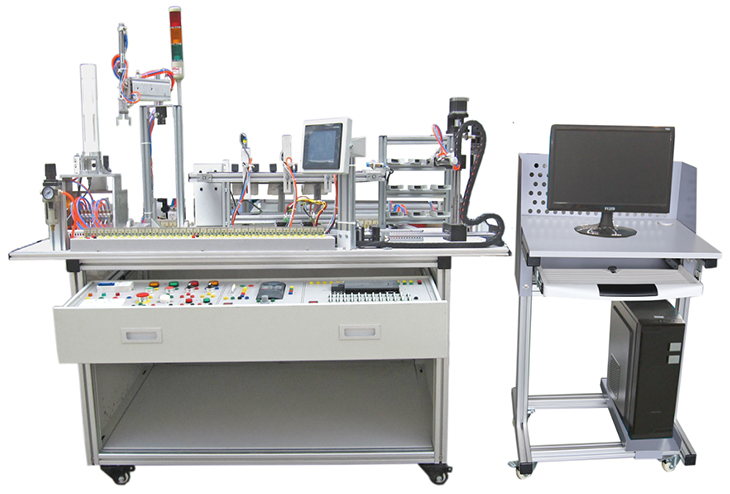

SBDJ-06型機電一體化綜合實訓實驗系統

一、產品概述：

機電一體化綜合實訓考核設備根據任務引領式行為導向教學法,以重點培養學生的動手實操能力,團隊協作能力,創(chuàng )新能力等。是面向職業教育的新一代綜合機電一體化實訓考核設備。該設備由鋁合金安裝實訓平臺，生產供料單元,運輸單元及倉庫單元等部分組成,學生可根據學習需求按照實訓項目要求選擇需要的部件和安裝位置,可在鋁合金安裝平臺上組成各種不同的產品生產過程的生產設備。

多種控制方式融為一體，同一種負載模型可以通過多種驅動方式進行控制，真正實現培養學員的創(chuàng )新思路和技能。本產品以模塊化開放式結構為主要特點,集成了機電一體化技術、自動化技術、傳感器技術、通訊及監控技術、電子技術、電工技術和機械裝調技術,全面鍛煉學生的動手實操能力團隊協作能力以及思維創(chuàng )新能力。

一、技術參數：

工作電源：三相五線 380V±5％ 50Hz

安全保護：漏電保護（動作電流≤30mA），過流保護，熔斷器保護

額定功率：0.8 Kw

環境溫度：－10℃ ～40 ℃

相對濕度：≤90%(25 ℃)

外形尺寸：1900×800×1550mm

變頻器：三菱FR-D720-0.4KW

P L C：三菱FX2N-48MT

步進電機：24VDC 9級細分 2A

觸摸屏：TPC7062KI 7寸觸摸屏

電機控制單元：220/380V 雙向控制 1：50減速箱

設備重量：100kg

二、產品結構：

實驗桌：采用鋁型材拼裝結構

實訓單元: 共包括上料站、搬運站、分揀站和倉儲站，采用優質鋁材或異型材做框架，原裝SMC或歐姆龍元器件做電控檢測部分，每個站與站之間可自由組合搭配，形成不同的控制模式，方便教師設置課題。如（按物料流動順序）：課題一、上料單元→搬運單元→分揀單元→倉儲單元，課題二、倉儲單元→搬運單元→分揀單元，課題三、上料單元→倉儲單元→搬運單元等等，可以任意組合，靈活多變。每個實訓單元都配有特制的底座，底座上集成執行單元機構、電磁氣動閥、傳感器保護電路等裝置，實訓方便接線簡便可靠。

三、機電一體化綜合實訓考核設備優點：

設備采用了全鋼制結構，計算機嵌入式設計，既符合編程又方便機械裝調，突出了實訓設備一體化的特點，增強了實訓室的整體效果，便于日常管理；

集成了多種控制方式，實訓機構可以通過PLC控制、單片機控制和電子線路控制，真正做到任務引領的方式將多專業知識有機融于一體；

模塊化設計，兼容多種型號的PLC、變頻器等工控裝置，實現因地制宜的多元化教學，可針對不同的教材與教學大綱開展實訓項目；

不拘一格的運動實訓單元設計，運動實訓單元包括上料單元、搬運單元、分揀單元和倉儲單元，幾個單元之間位置可以互換，不拘于一種組合方式，物料流動形式具有多向性，全方位激發學員的創(chuàng )新思維；

序號	配置名稱	型號規格	單位	數量	備注
1.	實訓臺	1900×800×840 mm	套	1	桌面為2080型材，框架為4040型材
2.	上料實訓單元	物料盤，直流減速電機，光電開關1只；	套	1	通過氣動組件、傳感器組成的自動上料執行控制單元。
3.	搬運實訓單元	單出雙桿氣缸1只，單出桿氣缸1只，氣手爪1只，旋轉氣缸1只，磁性開關6只，雙控電磁換向閥1只，單控電磁閥3只；	套	1	通過氣動組件組成的搬運物料執行控制單元
4.	分揀實訓單元	單出桿氣缸3只，金屬傳感器1只，光傳感器2只，磁性開關3只，物件導槽3個，單控電磁換向閥3只	套	1	通過皮帶、顏色傳感器、材質傳感器、氣動組件、電動機、編碼器組成的物料分揀控制單元
5.	皮帶輸送機部件	三相減速電機（380 V，輸出轉速40r/min）1臺，平皮帶1400×100×1.5 mm 1條；	套	1
6.	倉儲實訓單元	3×3庫位	套	1	通過絲桿裝置、步進系統、氣動組件組成的倉儲執行控制單元
7.	人機界面實訓單元	TPC7062TI	套	1	7英寸工業彩色觸摸屏
8.	警示器實訓單元	24VDC	套	1	紅色、綠色指示燈，指示系統工作狀態
9.	PLC實訓模塊	FX3u-48MT	套	1	24DI/24DO
10.	變頻器實訓模塊	三菱 FR-D720-0.4k	套	1	驅動三相電機
11.	步進電機	多細分度可調 2A輸出	套	1	包含兩套步進電機驅動模塊
12.	電機實訓模塊	三相減速電機	套	1
13.	實操工具包	扳手、螺絲刀、特種工具	套	1
14.	各類實驗導線		套	1
