2021年7月28日

高級維修電工單片機實訓考核裝置,電工單片機實訓臺

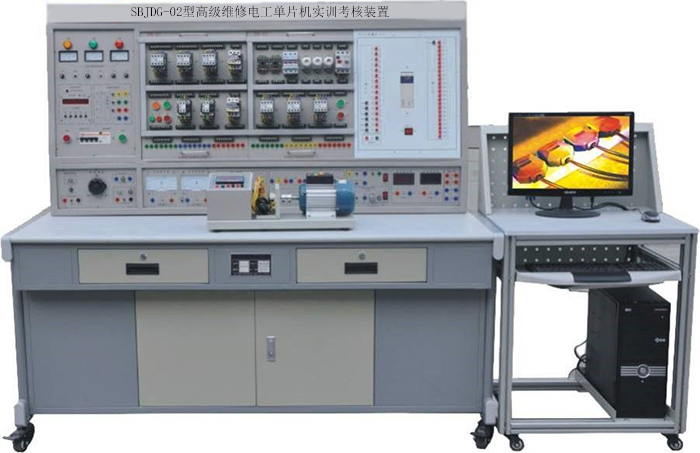

SBJDG-02型高級維修電工單片機實訓考核裝置

　

一、概述

高級維修電工單片機實訓考核是根據勞動和社會(huì )保障部頒發的"工人等級標準"和"職業技能鑒定"的要求而設計的，它適用于《初級維修電工》、《中級維修電工》和《高級維修電工》教材要求的電氣控制線路，通過裝置配備的PLC可編程控制器和變頻調速器及相應實訓模塊的訓練，快速掌握課程要求的實際應用技術和操作技能，具有針對性、實用性、科學性和先進性，它能滿足技師技術及中、高級維修電工考核大綱的要求，是各勞動職業技能鑒定部門、大中專院校、技校中、高級維修電工技能考核的理想設備。

二、裝置特點：

1.電氣控制線路元器件都裝在作為掛板的安裝板上，操作方便、更換便捷，便于擴展功能或開發新實訓，操作內容的選擇具有典型性和實用性；

2.操作臺只需三相四線的交流電源，即可投入使用；

3.技能培訓用的控制線路和經特殊設計的小電機,可模擬工廠中各類電氣拖動系統, 并可滿足維修電工的安裝、調試、故障分析及排除的技術要求；

4.裝置設有電壓型和電流性漏電保護器，能確保操作者的人生安全；

5.所有元器件都通過導線引到接線端子上，學生接線時只需在端子上進行接線，有利于保護元器件；

6.通過走線槽進行走線，進行工藝布線訓練。

7.具有定時兼報警記錄儀，為學生實訓技能的考核提供一個統一標準。

三、技術性能：

1.輸入電壓：三相四線（或三相五線）～380V±10%  50Hz

2.工作環境：溫度-10～＋40℃  相對濕度＜85%（25℃） 海拔＜4000m

3.裝置容量：＜1.5KVA

4.重    量：100Kg

5.外形尺寸：2010×700×1630mm3

6.漏電保護動作電流：≤30mA；漏電保護動作時間：≤0.1s。

四、裝置的基本配置及功能

(一) DW01電源、儀器控制屏

控制屏為鐵質雙層亞光密紋噴塑結構，鋁質面板。為實驗提供交流電源、高壓直流電源、低壓直流電源及各種測試儀表等。具體功能如下：

1、主控功能板

 (1) 三相四線電源輸入，經漏電保護器后，經過總開關,由接觸器通過起、停按鈕進行操作；

 (2) 設有450V指針式交流電壓表三只，指示電源輸入的三相電壓；

★(3) 基于物聯網實訓室安全用電智能控制系統功能要求

A、特點

當智能控制系統檢測到有漏電或觸電情景出現時，智能控制系統在0.1秒斷開連接，保證人身和財產安全；智能控制系統本身有故障指示燈，用戶可根據智能控制系統故障指示燈顯示判斷出當前故障狀態，便于處理；智能控制系統有掛鎖功能，需要檢修時，在掛鎖位置上鎖，★防止他人上電，檢修更安全�？梢圆杉�現場輸出型裝置數據，通過多種物聯網通信方式上傳至云端，實現本地設備的遠程監控。

B、功能

基于物聯網實訓室安全用電智能控制系統，可進行用電數據采集、統計、存儲、分析、查詢等。運用前端數據可視化技術將實時的用電數據展示在平臺上，并以圖表的形式提供可視化的用電信息查詢功能；運用數據庫技術實時監測用電設備和線路運行狀況，對異常狀況及時告警，從而預防電氣火災；運用用電系統故障定位技術及時發現并精準定位用電故障點，自動生成故障報告，協助用戶第一時間修復用電系統故障；運用電能質量監測技術實時分析和評估電能質量問題，并提供定制化的治理方案，協助用戶獲得優質電能；運用大數據技術和行業數學模型統計、分析并挖掘基礎的用電數據，基于數據發掘節能潛力，從而提供能效優化方案。滿足用電管理系統可視、安全、可靠、優質和經濟的智慧用電模塊需求。

C、基于物聯網實訓室安全用電智能控制系統由執行裝置與網機組成，技術參數分別為：

（1）執行裝置技術參數

（1）極數：3P+N

（2）脫扣特性：C（5-10）In D（10-14）In

（3）額定電流：In 6A、10A、16A、20A、25A、32A、40A、50A、63A

（4）額定電壓：Ue AC 230V/400V

（5）額定頻率f：50Hz

（6）額定短路分斷能力：Icu10kA

（7）殼架等級額定電流：Inm63A

（8）缺相保護：設備防燒毀保護模式

（9）漏電保護：元器件損壞保護模式

（10）過載保護：電流過大防燒毀模式

（11）短路保護：碰線防燒毀模式

（12）掛鎖保護：便于維修安全

（13）過溫保護：可監測線路溫度

（14）過欠壓保護：防止造成人身事故和機械設備損壞

（15）漏電或觸電時0.1秒斷開

（16）故障指示燈，便于查看工作狀態

★（17）掛鎖功能，檢修更方便

（2）網機技術參數

（1）內置STM32F103C8T6主控芯片

（2）外置8M無源晶振

（3）采用SP3485作為485通信芯片

（4）485防浪涌保護

（5）標準RS485接口，可直接串口設備

（6）智能型數據終端，便捷實現數據傳輸功能

★（7）提供強大的中心管理軟件，方便設備管理

★（8）提供便捷的軟件升級和固件更新服務

★（9）提供數據庫數據備份，方便查看歷史數據

（10）尺寸：89mm*67.5mm*20.5mm

（11）重量：70g

（12）電源：AC220V

（13）功耗：1.5W

（14）工作溫度：-25℃ - +70℃

（15）工作濕度：95%

（16）WiFi版最大下行傳輸速率：64kbps

（17）WiFi版最大上行傳輸速率：32kbps

提供有效、權威的證明文件，證實該產品的可靠、安全、先進性。

2、交、直流電源

 (1) 勵磁電源：直流220V/0.5A，具有短路保護。

 (2) 電樞電源：直流0～220V/2A連續可調電源一路，具有短路保護。

 ★(3) 直流穩壓電源：

直流穩壓電源：±12V/0.5A兩路，＋5V/0.5A一路，具有短路軟截止自動恢復保護功

(2) 交流電源：

①、設有變壓器一組，變壓器原邊根據不同的接線可加220V，也可以加380V交流電源，合上開關后，變壓器副邊即可輸出36V、110V、20V、20V、12V、6.3V的交流電壓；

②、設有單相調壓器一組，可得到交流0～250V可調電壓；

③、控制屏設有單相三極220V電源插座及三相四極380V電源插座。

3、交、直流儀表

 (1) 交流電壓表：0～500V帶鏡面交流電壓表一只，精度1.0級。

 (2) 交流電壓表：0～5A帶鏡面交流電流表一只，精度1.0級，具有超量程報警、指示、切斷總電源等功能。

★(3) 單相智能功率、功率因數表

1）功率測量精度1.0級，功率因數測量范圍0.3-1.0，電壓電流量程為450V和5A。

2)2.7寸TFT液晶屏顯示有功功率、功率因數、電壓、電流、負載類型，具有超量程提示功能。

3)負載類型：L、R、C。

4)測量精度：±0.5%+2。

5)抽樣率：5次/秒

6)工作溫度范圍：-20℃～+50℃。

7)上位機具有實時監視及關斷功能。

8)儀表采用現代化技術，液晶中文顯示，具備智能化數字化，具備人機界面，通過按鍵能夠對儀表進行設置操作,量程自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程保護、短路保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。

★(4) 智能型直流電壓表

1)測量范圍：0-1000V, 設置2V/20V/200V/1000V四檔量程，具有量程自動切換,超量程自動報警功能。

2) 2.7寸TFT液晶屏顯示四位測量值，具有超量程提示功能。

3)測量精度：±0.5%+2。

4)抽樣率：5次/秒

5)工作溫度范圍：-20℃～+50℃。

6)上位機具有實時監視及關斷功能。

7)儀表采用現代化技術，液晶中文顯示，具備智能化數字化，具備人機界面，通過按鍵能夠對儀表進行設置操作,量程自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程保護、短路保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。

★（5）、智能型直流電流表

1)測量范圍：0-5A,設置 2mA/20mA/200mA/5A四檔量程，具有量程自動切換,超量程報警功能。

2)2.7寸TFT液晶屏顯示四位測量值，超量程提示。

3)測量精度：±0.5%+2。

4)抽樣率：5次/秒

5)工作溫度范圍：-20℃～+50℃。

6)上位機具有實時監視及關斷功能。

7)儀表采用現代化技術，液晶中文顯示，具備智能化數字化，具備人機界面，通過按鍵能夠對儀表進行設置操作,量程自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程保護、短路保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。

4、整流二極管：IN5408四只

(二)實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板、結構堅固，造型美觀大方。桌子左右各設有兩個抽屜（帶鎖），并帶有柜子，分別可放置掛件和實訓物品。

"★"為重要指標，要求響應或優于該指標。

五、實訓項目

（一）電機基礎實訓

1．直流并（他）勵電動機的認識實訓（銘牌記錄，勵磁繞組，電樞繞組電阻的測量）

2．直流并（他）勵電動機的啟動實訓

（1） 直接（全壓）啟動

（2） 降壓?jiǎn)��?dòng)

（3） 電樞繞組串電阻啟動

3. 直流并（他）勵電動機的調速實訓

（1）改變電樞端電壓調速

（2）電樞串電阻調速

（3）弱磁調速

4. 直流并（他）勵電動機的換向

（1）改變電樞端電壓極性換向

（2）改變勵磁電壓極性換向

（3）驗證同時改變電樞和勵磁極性對轉向的影響

5. 直流并（他）勵電動機的制動

6.三相鼠籠異步電動機的認識實訓（銘牌記錄，定子繞組電阻的測量）

7．三相鼠籠異步電動機的啟動實訓

8. 三相鼠籠異步電動機的調速實訓

（1）變頻調速

（2）變極調速（雙速電機）

（二） 電機與拖動

1. 三相異步電動機直接啟動控制電路

2. 三相異步電動機點動控制電路

3. 三相異步電動機自鎖控制電路

4. 三相異步電動機按鈕聯鎖正反轉控制電路

5. 三相異步電動機接觸器聯鎖正反轉控制電路

6. 三相異步電動機雙重聯鎖正反轉控制電路

7. 三相異步電動機工作臺自動往返控制電路

8. 兩臺三相異步電動機順序啟動、順序停轉控制電路

9. 三相異步電動機的兩地控制電路

10. 接觸器控制的Y-△控制

11. 時間繼電器控制的Y-△控制

12. 三相異步電動機單向啟動反接制動控制電路

13. 三相異步電動機無變壓器半波整流單向啟動能耗制動控制電路

14. 三相異步電動機有變壓器全波整流單向啟動能耗制動控制電路

15. 三相異步電動機正反轉啟動能耗制動控制電路

16. 單相鼠籠電動機電容啟動控制電路

17. 雙速交流異步電動機手動變速控制電路

18. 雙速交流異步電動機自動變速控制電路

19. 斷電延時直流能耗制動的Y-△啟動控制電路

20. 三相異步電動機正反轉能耗制動控制線路

21. 三相異步電動機正反轉啟動反接制動控制線路

22. C620型車床電氣控制線路

23. 電動葫蘆電氣控制

24. Y3150滾齒機控制電路

（三）PLC可編程控制器基礎電路實訓

1. PLC控制十字路口交通燈的模擬

2. PLC控制自動供水模擬控制的模擬

3. PLC控制裝配流水線控制的模擬

4. PLC控制機音樂(lè )噴泉模擬控制

5. PLC控制搶答器模擬控制

6. PLC控制天塔之光

7. PLC控制電鍍系統的自動控制

8. PLC控制洗衣機的自動控制

（四）交流電機調速系統實訓

  變頻調速系統實訓：

1. 變頻器功能參數設置與操作

2. 變頻器報警與保護功能

3. 多段速度選擇變頻調速

4. 外部端子點動控制

5. 控制電機正反轉運動控制

6. 控制電機運行時間操作

7. 瞬間停電變頻器參數設定

8. 外部電壓變頻調速

9. 外部電流變頻調速

10. 三相異步電動機的變頻開環調速變極調速系統實訓

1. 三相雙速電機的手動與自動變極調速系統調速與運行

（五）自動控制實訓

1. 晶閘管--直流電機開環系統實訓（采用分立元件，PCB正反面都具有電路原理圖，留有主要波形測試點。設有安全隔離變壓器及飛車保護措施）

2. 晶閘管直流調速系統（單相橋式半控結構，系統采用電壓負反饋和電流正反饋控制，并具有電流截止負反饋環節，）（采用分立元件，PCB正反面都具有電路原理圖，留有主要波形測試點。設有安全隔離變壓器及飛車保護措施）。

（六）PLC與變頻器綜合應用實訓

1. PLC控制的三相異步電動機正反轉控制

2. PLC控制的三相異步電動機Y-△啟動控制

3. PLC控制的三相異步電動機降壓?jiǎn)��?dòng)控制

4. PLC控制的三相異步電動機能耗制動控制

5. PLC控制變頻器調速

（七）電子技術實訓

1.安裝調試數字步進電機線路

2.光控開關和報警電路

3.設計并安裝調試電壓上、下限報警電路

（全自動冰箱保護器）

（八）電力電子變流技術

1.單結晶體管觸發電路

2.西門子TCA785集成鋸齒波觸發電路

3.單相半波可控整流電路

4.單相橋式半控整流電路

5.單相橋式全控整流電路

6.三相半波可控整流電路

7.三相橋式半控整流電路

8.三相橋式全控整流電路

9.單相交流調壓電路

10.三相交流調壓電路

11.三相晶閘管直流調速系統（開環）

（九）本裝置可設置的部分故障內容

可控硅觸發脈沖的丟失

整流橋熔斷絲故障

觸發電路同步信號的故障

觸發電路的觸發脈沖調節失效

直流調速系統電壓反饋開路

直流調速系統電流截至負反饋故障

BT33鋸齒波充電電容短路

直流調速系統給定單元開路

..............................

（十）觸摸屏控制訓練

1.基于觸摸屏控制方式的基本指令編程練習

2.基于觸摸屏控制方式的LED控制

3.基于觸摸屏控制方式的溫度PID控制

4.PLC、觸摸屏與變頻器通信控制

（十一）單片機實訓微機原理及其程序設計實驗

1.系統認識實驗

2.數制轉換實驗

十六進制數轉換為十進制數

十進制數轉換為十六進制數

3.碼制轉換實驗

ASCII碼（數字符）轉換為十六進制數

十六進制數轉換為ASCII碼

ASCII碼（數字符）轉換為十進制數

十進制數轉換為ASCII碼

十進制數的ASCII碼轉換為BCD碼

十進制BCD碼轉換為二進制數

4.運算類編程實驗

二進制雙精度加法運算

十進制的BCD碼減法運算

乘法運算

5.分支程序設計實驗

6.循環程序設計實驗

計算S＝1＋2×3＋3×4＋4×5＋…＋N（N＋1）

求某數據區內負數的個數

7.排序程序設計實驗

氣泡排序法

學生成績名次表

8.子程序設計實驗

求無符號字節序列中的最大值和最小值求N！

9.查表程序設計實驗

10.INT 21h輸入輸出程序設計實驗

顯示A~Z共26個大寫英文字母

INT 21H功能調用示例程序實驗

在C語言使用INT 21h功能調用

PC鍵盤下傳實驗箱七段碼顯示

實驗箱鍵盤上傳PC屏幕顯示

微機接口及其應用實驗

1.存儲器擴展實驗

2.8259中斷控制器實驗

8259單級中斷控制

8259多級中斷控制

3.I/O擴展實驗（8位／16位）

4.8255并行口實驗

8255 A/B/C口輸出方波

8255 PA輸入／PB輸出

8255控制交通燈

5.8253定時／計數器應用實驗

6.8251串行通信應用實驗

7.鍵盤掃描及顯示設計實驗

8279鍵盤與顯示設計

8255鍵盤與顯示設計

8.8237可編程DMA控制器實驗

9.A/D模數轉換實驗

10.D/A數模轉換實驗

11.LCD 128×64圖形液晶實驗

12.LED 16×16點陣顯示實驗

13.音頻驅動實驗

14.繼電器控制實驗

15.步進電機控制實驗

16.直流電機調速實驗

17.DS18B20數字溫度傳感器實驗

18.V/F電壓頻率轉換實驗

19.PWM輸出實驗

20.DS1302實時時鐘

單片機原理實驗

1.系統認識實驗

2.數制轉換實驗

BCD整數轉換為二進制整數

二進制整數轉換為十進制整數

3.運算程序設計實驗

多字節加法程序

雙字節無符號數乘法

雙字節除法

4.查表程序設計實驗

采用查表的方法將16進制數轉換為ASCII碼通過查表實現y=x2

5.數據排序實驗

6.位操作實驗

單片機集成功能模塊實驗

1.數字量輸入輸出實驗

P1口I/O實驗

P1口流水燈實驗

2.中斷控制實驗

定時器中斷

外部中斷

3.定時／計數器實驗

定時器實驗

計數器實驗

4.串行通信實驗

自發自收實驗

雙機通信實驗

5.片內看門狗應用實驗

6.片內EEPROM應用實驗

單片機接口應用實驗

1.存儲器擴展實驗

2.I/O擴展實驗

3.8255并行口實驗

8255 A/B/C口輸出方波

8255 PA輸入／PB輸出

8255控制交通燈

4.A/D 0809模數轉換實驗

5.D/A 0832數模轉換實驗

6.鍵盤與顯示設計實驗

8279鍵盤與顯示設計

8255鍵盤與顯示設計

7.LCD 128×64液晶顯示實驗

8.LED 16×16點陣顯示實驗

9.音頻驅動實驗

10.繼電器控制實驗

11.步進電機控制實驗

12.直流電機控制實驗

13.DS18B20數字溫度傳感器實驗、溫度測量、溫度控制

14.V/F轉換實驗

15.PWM輸出實驗

16.DS1302實時時鐘實驗

17.8251串行通信實驗

18.8253定時計數實驗

19.8259中斷控制實驗

高級維修電工實訓考核裝置總體配置表一

序號	名稱	單位	數量	備注
1	實訓考核臺架	臺	1	外形尺寸：2010mm×700mm×1630mm ； 材    料：鋼木結構；符合國家相關環保要求； 輸入電壓：AC  380 V±10%  50 Hz  三相五線； 容    量：＜1.5 kVA； 實 驗 屏：用于掛置實訓單元掛板
2	電氣控制實訓單元掛箱及電機	塊	1	DW-05	電工技能實訓組件（五）
		塊	1	DW-06	維修電工實訓組件（一）
		塊	1	DW-07	維修電工實訓組件（二）
		塊	1	DW-08	維修電工實訓組件（三）
		塊	1	DW-09	維修電工實訓組件（四）
		臺	1	SBDJ-01	單相電容起動電動機，交流220V
				SBDJ02	三相鼠籠電動機AC220V（Y）
				SBDJ03	三相鼠籠電動機AC380V（Y/△,帶速度繼電器）
				SBDJ04	雙速異步電動機AC380V（△/YY）
				SBDJ05	直流他勵電機220V
3	變頻器實訓掛箱	套	1	三菱FR-D720變頻器，帶有RS485通訊接口及BOP操作面板。
4	PLC主機掛箱	套	1	配三菱FX3U-48mR主機，集成數字量I/O（24路數字量輸入，124路數字量輸出）
5	PLC實訓掛箱	塊	1	交通信號燈/自動供水/裝配流水線/搶答器/
				機音樂(lè )噴泉/天塔之光/電鍍系統的自動控制/洗衣機的自動控制
6	自動控制實訓系統	塊	1	單相橋式半控結構，系統采用電壓負反饋和電流正反饋控制，并具有電流截止負反饋環節，）（采用分立元件，PCB正反面都具有電路原理圖，留有主要波形測試點。設有安全隔離變壓器及飛車保護措施）
7	DLDZ-1 電力電子變流技術實訓組件	套	1	本掛件提供： （1） 單相晶閘管觸發電路（西門子TCA785集成觸發），產生2路互差180度的四路脈沖信號。 （2） 三相晶閘管集成觸發電路， 　    三相觸發電路由KC04（或KC09）、KC41、KC42、4066等集成電路組成，可通過鈕子開關選擇雙窄脈沖或寬脈沖，同時提供六路觸發脈沖功放電路等。  （3）三相整流主電路 提供6只5A/1000V的晶閘管，3只5A/1000V的二極管，每只晶閘管均設有RC吸收和保險絲保護裝置，晶閘管可通過外加觸發信號進行觸發（留有觸發脈沖輸入接口），可更好的完成設計性實驗。  （4）提供直流給定電路，低壓直流電源，三相同步變壓器，三相整流變壓器等。
8	電子技術實訓系統	套	1
10	電機導軌及光碼盤測速系統	1	套	含光碼盤測速系統（配有高精度光電編碼器）一套，電機導軌1幅，道軌平整度好，無應力變形，同心度好。
11	SC-09通訊編程電纜	1	根	用于PLC主機與PC機通訊
12	工控組態軟件	1	套
13	觸摸屏	1	套	昆侖通態7寸屏
14	單片機實訓裝置	1	套
15	PLC仿真實訓軟件			（1）通過PLASH虛擬環境實時顯示PLC的運行狀態 （2）PLC編程訓練、PLC程序編寫測試等功能 （3）實現PLC運行模擬，對錯誤程序進行檢查
16	★配套教學資源	套	1	附件：網絡(luò )版、具有軟件著作權，購5套以下無此配置
17	電工連線	套	1	20根：長1000mm  黃6條、綠6條、紅6條、黑2條； 10根：長600mm   黃2條、綠2條、紅2條、藍2條、黑2條。
18	常用工具	套	1	一字螺絲刀1把；十字螺絲刀1把；剝線鉗1把；指針式萬用表1個；斜口鉗1把。
19	電腦桌	套	1	鋼鋁結構
20	實驗說明書	套	1	指導學生實訓
22	上位機軟件	套	共1	1）添加、刪除、配置各實驗臺模塊。 2）實時監測各實驗臺各項模塊實時參數。 3）遠程控制各實驗臺模塊功能開關，按鍵鎖定。 4）軟件用戶登錄管理功能。

表二、電機電氣控制實訓考核裝置考核掛箱配置說明表

序號	名稱	單位	數量	備注
1	DW-05電工技能實訓組件(五)	套	1	提供兩組90Ω×2/1.3A磁盤電阻；一組900Ω×2/0.41A磁盤電阻。
2	DW-06維修電工實訓組件（一）	套	1	提供電容器2只、交流電磁閥1只、交流接觸器1只、熱繼電器3只
3	DW-07維修電工實訓組件（二）	套	1	提供空氣開關1只、3P熔斷器2只、交流接觸器3只。
4	DW-08維修電工實訓組件（三）	套	1	提供通電延時時間繼電器2只、斷電延時時間繼電器1只、行程開關4只、各種顏色的按鈕6只
5	DW-09維修電工實訓組件（四）	套	1	提供交流接觸器4只
