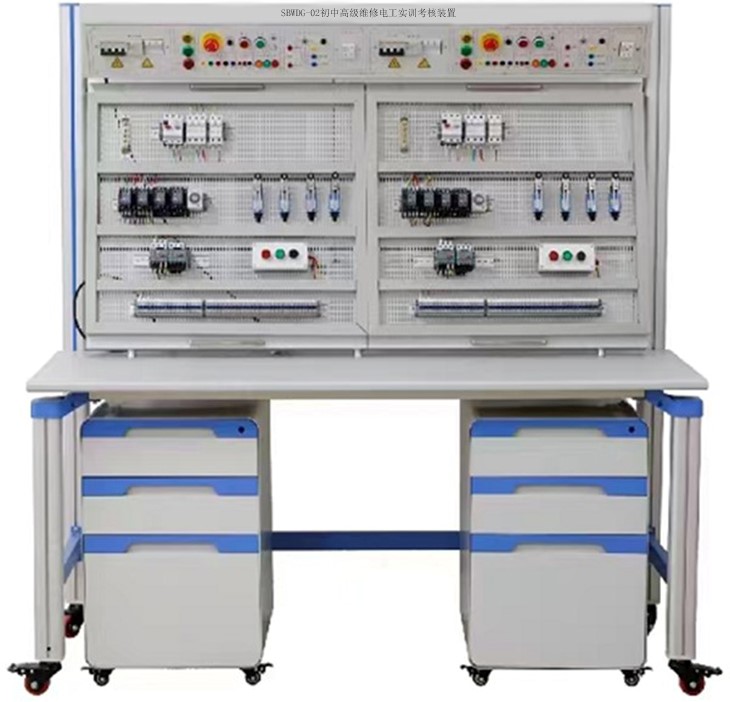

SBWDG-02電工技能實訓考核裝置（高級）

一、概述

電工技能實訓考核裝置（高級）可完成"電工技術"、"工廠電氣線路控制"、"可編程控制技術"、"變頻調速技術"等多門課程的實訓。初中高電工實訓考核裝置、采用國際慣用的萬能網孔板平臺式設計，自由組合的新思路，學員可根據實訓項目的要求組合成相應的實訓電路，完成電力拖動線路、照明線路接線工藝的實訓，達到“教”、“培”、“考”目的，設備組合簡單使用方便布局科學整齊美觀，擴展升級容易。同時采用了彩色蝕刻新工藝、鋼制噴塑新工藝等先進工藝。適用于職業院校、技工學校等用于電工基本技能的實訓考核。

二、初中高級維修電工實訓考核裝置技術指標

1. 外型：整體尺寸1600mm×700mm×1750mm；

2. 實訓臺架的材料：鋼板、鋁合金結構；

3. 電源(雙組具有相同資源)：

1)輸入：三相AC 380V ±10% 50HZ 三相五線；

2)固定交流輸出：三相五線 380V 接插式2組、220V接插式2組。

3)可調直流輸出： 0～24V/2A連續可調2組（帶有指針電壓、指針電流表實時監控電源變化）；

4. 接口及儀表：指針式電壓表 2 只，時刻監控電網電壓變化；

5. 保護：熔斷器作短路保護，斷路器具有過載保護，漏電開關具有漏電保護功能，漏電保護動作電流≤30mA。

6.4只5408二極管，用于能耗制動的整流電路；

7.三只75Ω/75W電阻用于電動機降壓?jiǎn)?dòng)、一只10Ω/25W用于異步電動機的能耗制動。

三、初中高級維修電工實訓考核設備結構功能本實訓臺由實訓屏（內置電源）、實訓桌、實訓儲物柜三大部分組成。

1、實訓桌采用四個工業鋁型材立柱為支撐，立柱端部可安裝調節腳，方便高度調節，主體結構通過左、右各2個C字形鋁壓成型構件聯接，臺面高度約800mm，桌面板下設支撐框架，截面尺寸為30×30mm，承受力不少于300kg。立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸：70×70mm，四面帶槽，槽寬約8mm，端部配套塑料堵頭，槽內適用工業鋁型材通配螺母及配件。C字形鋁壓成型構件為左、右對稱件，采用壓鑄成型工藝，經機加工、拋丸、噴砂，表面藍色靜電噴涂工藝。

2、實訓桌桌面采用25mm麻灰色高密度層壓板封邊特制，有效提高絕緣等級；實驗桌底部裝有至少4個導向輪，方便實訓臺架移動；

3、實訓儲物柜采用圓弧卷邊冷沖壓鈑金一體成型，封閉式結構，表面靜電噴涂，外形尺寸：約寬450x深550x高705（mm），總重量≥31kg；柜體四邊圓弧設計：R=30mm，柜體邊框總厚度≤2.5mm；配有承重型卡扣式三節軌，導軌承重量≥30kg，抽屜把手采用卡套式鈑金卷邊工藝，抽屜采用聯體鎖設計，底部配有4個萬向帶剎車腳輪。

4、網孔板2塊：采用數控沖床精加工而成，網孔分布合理、均勻�？讖浇y一，可在上面安裝的元氣件包括各類低壓電氣、PLC、單片機、變頻器、觸摸屏等。網孔板厚度1.5MM。

四、初中高級維修電工實訓考核設備配置清單

序號	名稱	每套數量	單位		備注
1	實訓桌	1	張
2	控制屏	1	套
3	儲存柜	1	個
4	學生凳	2	張
5	網孔板	2	塊
6	電腦桌	1	張		可移動式
7	器材配備	1	套		每套配置見下表三
表二：實訓臺元器件配置清單（1臺）
序號	名稱			型號與規格		數量	單位
1	單相電度表			DD862-2或DDS1319		2	個
2	空氣開關			IC65N 32A 2P，帶漏保		2	個
3	兩檔自鎖轉換開關			4A/250V		2	個
4	平燈頭（含燈座）			6A/250V		4	個
5	插座					2	個
6	拉線開關			4A/250V		2	個
7	墻壁開關座					4	個
8	聲控開關					2	個
9	3H鐵殼按鈕					4	個
10	行程開關			LX9-111		4	個
11	行程開關			LX9-001		4	個
12	倒順開關			K03-15		2	個
13	電流互感器			BH0.66		2	個
14	低壓斷路器			IC65N 20A／3P，帶漏保		2	個
15	2P直插式保險盒			RT18-32X		2	個
16	3P直插式保險盒			RT18-32X		2	個
17	LED燈管（含燈座）			10W		2	套
18	交流接觸器			CJX2序列，32A，線圈，220V		6	個
19	輔助觸頭			F4-22		6	個
20	熱繼電器			0.63-1A		2	個
21	時間繼電器			ST3PA-B/380V (0-60S)		2	個
22	時間繼電器座			PF-083A		2	個
23	熔斷器及熔芯配套FR1					2	個
24	熔斷器及熔芯配套FR2					2	個
25	接線端子排			JF5-2.5/5		5	個
26	G形導軌					4	個
27	走線槽					2	米
28	三相鼠籠異步電動機			380V／Y／Δ180W，單速		1	個
29	三相鼠籠異步電動機			380V／Y／Δ180W，單速，配離心開關		1	個
30	三相雙速鼠籠異步電動機			380V/Y/Δ180W		1	個
31	可編程控制器實訓組件（本項與32、33、34項必須能夠滿足配套使用）			SIMATIC S7-1200		1	套
32	觸摸屏			觸摸屏7寸，帶通訊和2個接口，帶固定架，昆侖通態。		1	套
33	變頻器實訓組件			SIMATIC S7- V20或G120		1	個
34	編程電纜			3米長，用于PLC主機與PC機通訊		1	根
35	專用導線					30	米
36	螺絲					100	枚
37	塑料安裝卡子			配網板上M4字攻螺絲安裝電器元件		100	粒
38	常用實訓工具			包含：萬用表、剝線鉗、尖嘴鉗、6件套螺絲刀套裝、驗電筆		1	套

五、參考實訓項目

1.電工布線工藝實訓

2.兩個開關控制一盞燈線路訓練

3.聲控開關控制白熾電路訓練

4.二地控制一盞燈電路訓練

5.三地控制一盞燈電路訓練

6.日光燈線路接線訓練

7.單相電度表直接安裝接線

8.單相電度表經電流互感器安裝接線

9.室內照明電路安裝訓練

10.配電板安裝訓練

11.交流負載電功率的測量

12.三相異步電動機直接啟動控制

13.三相異步電動機接觸器點動控制線路

14.三相異步電動機接觸器自鎖控制線路

15.三相異步電動機Y／Δ自動控制線路

16.用倒順開關控制三相異步電動機正反轉線路

17.接觸器聯鎖的正反轉控制線路

18.按鈕聯鎖的三相異步電動機正反轉控制線路

19.雙重聯鎖的三相異步電動機正反轉控制線路

20.三相異步電動機多地控制

21.工作臺自動往返控制線路

22.三相異步電動機串電阻降壓?jiǎn)?dòng)控制線路

23.三相異步電動機能耗制動控制線路

24.變頻器的參數設置

25.變頻器的BOP啟�？刂�

26.變頻器的外部端子控制

27.PLC控制三相異步電機啟�？刂�

28.PLC控制三相異步電機正反轉控制

29.PLC控制三相異步電機星三角控制

30.PLC與變頻器通訊控制

31.觸摸屏的畫面編輯

32.觸摸屏通訊參數設置

33.觸摸屏與PLC通訊控制

34.觸摸屏、PLC、變頻器通訊控制

六、電工虛擬仿真軟件
一、界面介紹：本軟件總共有三個界面，分別為登錄、模擬接線和模擬仿真界面，用戶需要在登錄界面填入正確的賬號和密碼才能正常使用本軟件。.
1：登錄界面
2：模擬接線界面：模擬接線界面包含有：實訓項目、模型、工具、得分顯示、錯誤提示、原理圖等。
3：模擬仿真界面
二、功能介紹：

實訓項目：本軟件總共包含了24個實訓項目，分別是：
1.單極開關控制
2.觸摸開關控制
3.感應開關控制
4.聲控開關控制
5.單極開關串聯控制
6.單極開關并聯控制
7.單極開關混聯控制
8.白熾燈并聯控制
9.白熾燈混聯控制
10.日光燈控制
11.單相電度表直接安裝控制
12.單相電度表間接安裝控制
13.異步電動機手動單向運轉控制
14.異步電動機點動控制
15.異步電動機自鎖控制
16.具有過載保護自鎖控制
17.異步電動機單向點動啟動控制
18.異步電動機兩地控制
19.異步電動機聯鎖正反轉控制
20.正反轉點動、啟動控制
21.雙重聯鎖正反轉控制
22.自動往返控制
23.電機延時啟動控制
24自動順序啟動控制。用戶根據不同實訓項目的原理圖選擇相對于的模型和正確的接線方式。
1.模型選擇：模型選擇區共計包含有：?jiǎn)蜗嚯娫�、單極開關、觸摸開關、感應開關、聲控開關、白熾燈、日光燈、啟輝器、鎮流器、保險絲、三相電源、啟動按鈕、停止按鈕、中間繼電器、熱繼電器、限位開關、時間繼電器、電流互感器、三相電機、電度表等二十多種器件，用戶根據不同的實訓項目需要選擇模型，如果選錯或者多選得分扣一分，如果已經選擇模型還沒放到面板上，可以按ESC鍵取消該模型并重新選擇模型。
2.線材工具選擇：放完模型后用戶可以根據原理圖進行接線，線材工具區包含有黃、綠、紅、藍、黑5種顏色導線，可以避免在線路復雜時分不清線材導通電路。用戶需要嚴格按照原理圖進行接線，如果接錯扣一分并刪除該導線。用戶可以在選出線材后或者接好一頭時按ESC鍵取消該導線。
3.得分：得分默認為100，模型或導線選擇錯誤時會(huì )扣1，用戶進行實驗中切換到另一個實訓項目時得分會(huì )恢復到100并清空之前實驗的模型和線材。
4.模擬仿真：在模擬仿真界面中每一個實訓項目對應一個仿真功能，用戶可以在模擬仿真中進行仿真，能讓用戶更直觀的觀察實驗現象。
七、PLC仿真軟件：
前言：近年來，伴隨著我國職業教育的大力發展，越來越多的學子有機會(huì )進入高等院校進行深造。然而伴隨著學生人數的增多，學校的許多教學資源面臨嚴峻的考驗，特別是在師資以及實驗設備上表現得尤為突出。這明顯違背了職業教育強調"做與學一體化"培養技能型人才的目標。與此同時，實驗設備因實驗頻率的提高必然導致?lián)p耗的加劇，增加了教學成本，這也是各學校面臨的主要困難。為彌補PLC課程教學設備的不足，設計了一種基于不同品牌PLC的虛擬化仿真系統，該系統不僅可以直觀、動態地模擬PLC在各種場景下的運行狀態，還可通過該系統直觀地顯示PLC以及其他傳感器的動作狀態。虛擬化系統的引入有效地解決了原先僅使用PLC仿真而造成的教學枯燥無味、程序抽象難懂的問題，實現了PLC運行過程所見即所得的動態演示效果，進而達到較好的教學訓練效果。
一、仿真功能：PLC仿真實訓能和西門子、三菱、信捷、臺達等PLC實物進行通信，用戶使用網線、串口通信線將電腦和PLC連接到一起。也可以與虛擬PLC進行通信，用戶這樣就能讓學生在實驗室實物PLC數量不足的情況下每人都能用電腦進行PLC編程仿真。一體化數字孿生系統采集到PLC的I/O輸入輸出，可以通過鈕子開關、輕觸開關、撥碼開關來改變PLC輸入的值，然后根據PLC輸出的值來控制相對應的LED燈亮滅、數碼管顯示、電機旋轉。
二、模塊功能：PLC仿真實訓包含了：搶答器、音樂(lè )噴泉、裝配流水線、交通燈等20多種典型常用工程應用模塊。用戶可以用鼠標旋轉、縮放、移動各個模塊從不同角度更方便地查看模型。界面中還有詳細的I/O分配表、I/O狀態監控，能讓用戶每時每刻監控PLC輸入輸出狀態。打開PLC綜合仿真系統后系統會(huì )進入主界面，在主界面中用戶可以點擊開始仿真按鈕進入模塊選擇界面。
PLC仿真實訓在模塊選擇界面中共計有20多種模塊選項，用戶可以選擇所需要的模塊，用戶可以點擊下拉菜單查看更多模塊。選擇好模塊后用戶可以點擊左側的大圖標按鈕進入該模塊的模擬仿真。PLC仿真實訓提供有：搶答器、音樂(lè )噴泉、裝配流水線等20多種模塊。
進入模塊仿真后用戶可以看到該模塊的三維模型，用戶可以用鼠標對該模型進行縮放、平移、旋轉操作，每個模塊上面都配有開關、LED燈等元器件，用戶可以點擊鈕子開關、輕觸開關、撥碼開關來切換開關狀態。用戶可以點擊實物PLC、虛擬PLC按鈕進入對應的仿真，用戶可以點擊顯示狀態監控按鈕監控當前IO狀態，點擊打開IO分配圖顯示IO分配狀態。
