序號

設備名稱

技術參數

1

桌體

實訓桌結構：實驗桌規格為1600（長）*750（寬）*800（高），實驗桌主體結構全部采用高性能表面氧化的鋁型材及一次成型鋁壓鑄框架連接構件，連接構件采用壓鑄成型工藝（非焊接工藝），經機加工、拋丸、噴砂，表面靜電噴涂工藝，安裝方便、快捷，用戶可自行DIY組裝。桌體立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸：70mm×70mm，四面帶槽，槽寬約8mm，端部配套塑料堵頭。桌面采用25mm實芯理化板，桌面板下設支撐框架，承受力不少于300kg。配備儲存柜，存放元件及工具，儲存柜底部4只高強度萬向可制動PU腳輪，方便移動。實訓裝置整體簡約不簡單，高端大氣，符合現代化產品審美和發展趨勢。

實驗桌下面配備儲存柜，存放實訓模塊及工具，儲存柜底部4只高強度萬向可制動PU腳輪，方便移動。

2

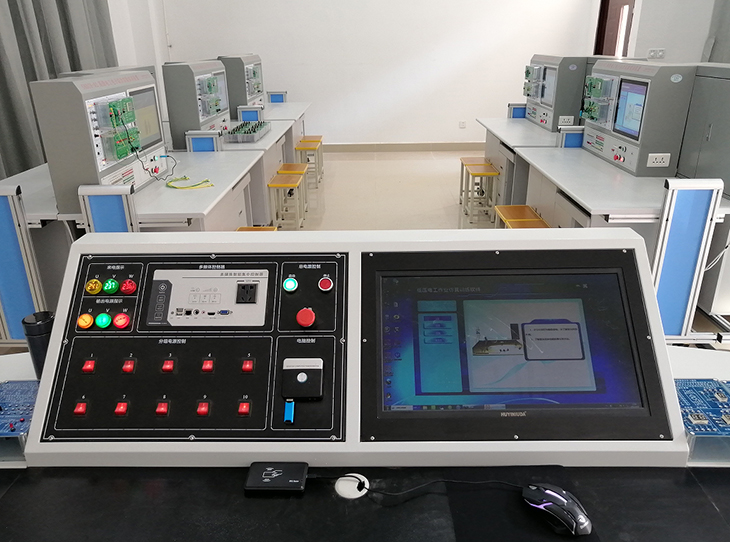

實訓屏

實訓屏規格（長*寬*高）：1600mm*300mm*1100mm。實訓桌后面二支截面尺寸：70mm×70mm鋁材桌腳向上延伸，配上主機箱、儀器架、網孔工具架、照明箱及支架組成實訓屏。

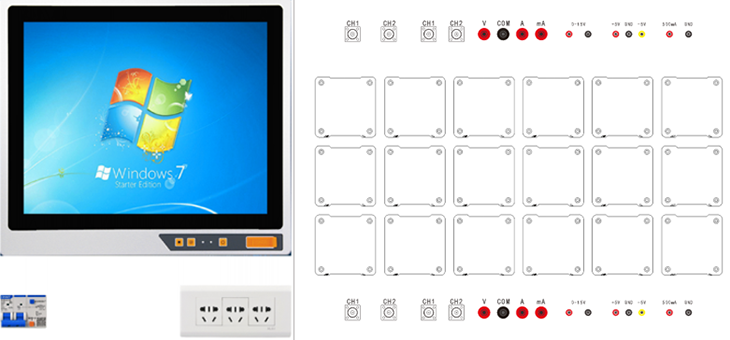

主機箱外殼采用優質鋼板制作，經過機械加工成型，外表面噴涂彩色環氧聚塑，整機既堅固耐用，又美觀大方。主機箱中部?jì)惹队|控一體機，17英寸觸控高清屏，I5/4G/64G/WIFI。

主機箱面板布局設有電源安全控制、示波器、函數信號發生器等接口。嵌入式虛擬儀器及電源包含：雙通道12位80MSPS實時采樣模擬輸入通道，輸入范圍±25V，可通過x10探頭擴展到±250V，帶寬50MHz；可配置為雙通道80MSPS示波器；

1.雙通道函數信號發生器/信號源，可輸出正弦、方波、三角波和任意波形，最高支持頻率25MHz，頻率步進1Hz，波形幅度范圍1mVpp - 10 Vpp，調節步進1mV；

2.頻譜圖儀，DC-20MHz，可選帶寬和窗函數、平均模式；

3.對外供電，提供一組正負可調輸出，輸出電壓±2V至±15V，調節步進50mV，輸出電流0.5A，提供輸出限流調節和輸出電流監測功能；一組固定5V輸出，輸出電流0.6A；所有電源均帶有短路保護功能；

4.波特圖分析儀，頻率范圍為1Hz至20MHz；

5.自動量程數字萬用表，3 5/6位精度，最大顯示6000讀數，提供交直流電壓（0.1mV – 36V（安全電壓））、交直流電流（0.1uA – 3A）、電阻（0.1Ω – 40MΩ）、電容（10pF – 4000uF）測量；

6.邏輯分析儀，獨立16通道，最高采樣率50MSPS，支持單次、連續和實時采樣模式；

7.靜態輸入（與邏輯分析儀復用），16通道，可配置為帶譯碼的4位數碼管，或16路LED；

8.脈沖信號發生器，獨立16通道，最高刷新率10MSPS，可輸出自定義的脈沖序列；

9.靜態輸出（與脈沖信號發生器復用），可輸出時鐘、正負脈沖、單次邊沿、電平開關等時序；

10.電源安全控制，除了斷電保護、過載保護，并配有“實驗室智慧用電安全控制系統”：

智能電源管理系統具有過溫、短路、過流、過壓、欠壓、失壓、功率限定7大保護功能；電源具有一鍵鎖定功能，處理故障時，防止漏電保護器合閘，造成觸電危險；電源具有故障鎖定功能，發生故障導致跳閘時，不能人為上電，只能通過遠程清除故障后，才能上電成功；能通過無線4G和有線以太網與手機APP和PC端云平臺通訊，沒有網絡(luò )的情況下，教室整套智能電源管理系統可離線獨立運行。

1）、智能終端：智能電源管理系統以32位ARM為核心，采用4.3寸彩色觸摸屏為人機交互界面，實時監控設備運行情況，提供Zigbee、CAN等多種通信模式，具備語音播報功能。能實時監測三相電壓、電流、功率，功率因數、頻率、電能等參數，液晶觸摸屏監測數值。能監控實驗室電源的故障類型和故障次數；設備時間管理包含年月日時間的顯示；用戶通過刷卡方式請求開啟設備，PC端進行授權之后，設備可啟動使用，PC端可分時預約設備的啟動和停止！

2）、手機APP：用電狀態界面實時顯示當前電壓、電流、有無功功率、電能、設備溫度、漏電電流值等；用電數據界面能智能查找近2年用電數據，設置界面能設置限定電能值、負載值、設備超溫值、過欠壓值、過欠壓恢復時間值等。后臺查看報警日志、操作日志、故障日志等�？刂疲嚎稍谖⑿判〕绦蛑羞h程控制智能開關的通斷。

3）、PC端軟件：每個設備狀態信息顯示，具有多個子界面，具有故障分析，用電能效分析、集中管理、個人中心資料管理、用戶報警定位跟蹤與信息統計；具有管理員信息修改與權限管理等功能�？梢绘I開啟和關閉所有設備，可單獨控制每臺設備的開關！

4）、后臺系統：包含賬號管理、設備管理、報修管理、用戶管理，設備管理：

①、包含監控管理：實時視頻監控每個教室，可一鍵預覽所有設備的在線和運行情況，分析設備使用率及運行時間！

②、包含設備節點：可顯示設備所在位置、編碼名稱、掛載情況、用戶編輯、用戶查詢等。

5）、報修管理：用戶可進行遠程報修，反應設備故障信息，編輯報修情況，后臺可進行遠程維護，及時跟進，以有效解決用戶設備維護。

6）、用戶管理：可連通手機號，對賬戶進行一對一的安全加密，實名認證，防止賬戶泄密、防盜，現場數據連接云平臺后臺數據庫管理。

11.提供多組～220V插座，為外部?jì)x器提供工作電源。

2

18位標準磁吸實訓平臺

18位標準磁吸實訓平臺：配置智能檢測單元，能通過軟件自動判斷在實驗中是否選用了正確的模塊，同時判斷模塊安裝位置是否正確。設有電源、示波器、函數信號發生器等外接接口。

3

WiFi視頻監控攝像機

功能：用于視頻監控，通過控制云臺上下左右移動，以觀察實驗平臺操作

監控設備：攝像機

通信方式：RJ45/WIFI

技術參數如下：

1）內置網絡(luò )視頻服務器

支持IP地址動態分配，具有唯一的MAC地址；

支持WEB方式訪問，應用于廣域網環境；

支持有線、無線兩種網絡(luò )連接方式，有線采用RJ45，無線支持802.11b/g/n協議，信號穩定、穿透能力強；

視頻數據傳輸支持HTTP、TCP、UDP、FTP等多種網絡(luò )協議；

通過以太網（Ethernet）網絡(luò )實現網絡(luò )攝像機的管理和配置；

支持主輔雙碼流輸出；

報警信息或數據使用SMTP、FTP傳輸；

2）內置解碼器

采用先進的H.264視頻壓縮技術，JPEG抓圖，像素300W，焦距4mm；

4

集中監控軟件

系統采用B/S架構，部署在泛太云服務器中，用戶不管身在何處，都可以通過瀏覽器登錄到監控系統中查詢實驗參數和設備狀態。

前端采用最新的HTML5編程技術，使用Bootstrap作為前端UI框架，自帶全局CSS設置，內嵌JQuery插件，包含十幾個可重用組件，用于創(chuàng )建圖像、下拉菜單、導航、警告框、彈出框等；使用highcharts圖表庫，實現網頁上各種動態圖表；使用mqttJS作為消息即時傳輸等；滿足了物聯網項目多樣化的前端顯示效果。后臺主要采用了Spring容器、Spring MVC框架、MyBatis ORM框架集成，采用Maven構建項目管理，保證了項目運行的健壯性和穩定性。

5

實訓模塊

以單個實訓項目為單元，具有編碼功能，當插入對應的模塊接口時，軟件能自動識別，并調出對應的電子檔實訓報告頁面。

類別

序號

設備名稱

數量

硬件設備

1

實訓桌體（儲存柜）

1套

2

實訓桌桌面

1張

3

實訓屏（含主機箱、儀器架、工具架、照明燈箱及支架）

1套

4

18位標準磁吸實訓平臺

1套

5

實訓模塊

1套

6

視頻監控攝像機

1臺

7

實訓方凳

2張

軟件

1

無紙化實訓平臺

1點

附件

1

實訓導線

1批

文檔

1

實驗指導書

1

2

使用說明書

1

序號

名稱

技術參數

單位

數量

備注

1

實訓桌體

鋼鋁結構，整機既堅固耐用，又美觀大方。桌子符合人體學設計，為學生提供一個舒適的實訓環境。桌子設有儲物柜可存放工具、配件等實訓必配物料

臺

1

2

實訓桌桌面

直徑1600mm*750mm，實芯理化板

張

1

3

實訓屏

平臺機箱：采用優質鋼板做骨架，經過機械加工成型，外表面噴涂彩色環氧聚塑，整機既堅固耐用，又美觀大方。

套

1

4

電源管理系統：平臺上設有單片機全程控制的一套過流保護裝置，短路或過載，電流超過設定值，系統即告警并切斷總電源，確保設備安全，并配有“實驗室智慧用電安全控制系統”1套。

套

1

5

觸控一體機：17英寸觸控高清屏，I5/4G/64G/WIFI。

套

1

自備

6

示波器：雙通道12位80MSPS實時采樣模擬輸入通道，輸入范圍±25V，可通過x10探頭擴展到±250V，帶寬50MHz；可配置為雙通道80MSPS示波器；

套

1

7

信號源：雙通道函數信號發生器/信號源，可輸出正弦、方波、三角波和任意波形，最高支持頻率10MHz，頻率步進1Hz，波形幅度范圍1mVpp - 10 Vpp，調節步進1mV；

套

1

8

頻譜圖儀，DC-20MHz，可選帶寬和窗函數、平均模式

套

1

9

電源：提供一組正負可調輸出，輸出電壓±3V至±15V，調節步進50mV，輸出電流700mA，提供輸出限流調節和輸出電流監測功能；一組固定±5V輸出，輸出電流700mA/100mA；一組固定3.3V輸出，輸出電流600mA；所有電源均帶有短路保護功能；

套

1

10

波特圖分析儀，頻率范圍為1Hz至20MHz

套

1

11

數字萬用表，6000讀數，3 5/6位，提供交直流電壓（0.1mV – 36V（安全電壓））、交直流電流（0.1uA – 10A）、電阻（0.1Ω – 40MΩ）、電容（10pF – 4000uF）測量

套

1

12

邏輯分析儀，獨立16通道，最高采樣率100MSPS，支持單次、連續和實時采樣模式；

套

1

13

靜態輸入（與邏輯分析儀復用），16通道，可配置為帶譯碼的4位數碼管，或16路LED；

套

1

14

脈沖信號發生器，獨立16通道，最高刷新率10MSPS，可輸出自定義的脈沖序列

套

1

15

靜態輸出（與脈沖信號發生器復用），可輸出時鐘、正負脈沖、單次邊沿、電平開關等時序

套

1

WiFi視頻監控攝像機：

功能：用于視頻監控，通過控制云臺上下左右移動，以觀察實驗平臺操作

監控設備：攝像機

通信方式：RJ45/WIFI

技術參數如下：

1）內置網絡(luò )視頻服務器

支持IP地址動態分配，具有唯一的MAC地址；

支持WEB方式訪問，應用于廣域網環境；

支持有線、無線兩種網絡(luò )連接方式，有線采用RJ45，無線支持802.11b/g/n協議，信號穩定、穿透能力強；

視頻數據傳輸支持HTTP、TCP、UDP、FTP等多種網絡(luò )協議；

通過以太網（Ethernet）網絡(luò )實現網絡(luò )攝像機的管理和配置；

支持主輔雙碼流輸出；

報警信息或數據使用SMTP、FTP傳輸；

2）內置解碼器

采用先進的H.264視頻壓縮技術，JPEG抓圖，像素300W，焦距4mm；

套

1

16

18位標準磁吸實訓平臺

實訓平臺：18位標準磁吸模塊單元。模塊配置智能檢測單元，能通過軟件自動判斷在實驗中是否選用了正確的模塊，同時判斷模塊安裝位置是否正確。設有電源、示波器、函數信號發生器等外接接口。

套

1

17

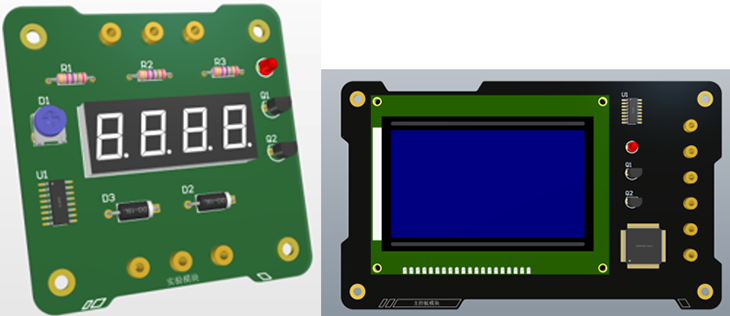

實訓模塊

PCB板制作工藝，包含電工、數電、模電、單片機設計模塊不少于40塊，以單個實訓項目為單元，具有自動識別功能，當插入對應的模塊接口時，軟件能自動識別，并調出對應的電子檔實訓報告頁面。

套

1

表1

18

智能電工電子管理軟件

學生端：

1、電工電子實驗模塊在線狀態實時檢測顯示

2、學生可以選擇實驗報告模板進行實驗操作，并填寫相關的實驗操作過程及數據，一鍵生成實驗報告，實現無紙化教學，數據上傳至服務器，老師隨時隨地檢查報告。

3、實時調用虛擬儀器軟件

4、學生可以實現遠程實驗

老師端：

1、可以實時查看每個學生電腦界面及攝像頭顯示的操作過程

2、學生電腦端和攝像頭一鍵分享給其他學生

3、教學投屏功能

套

1

19

集中監控軟件

系統采用B/S架構，部署在泛太云服務器中，用戶不管身在何處，都可以通過瀏覽器登錄到監控系統中查詢實驗參數和設備狀態。

前端采用最新的HTML5編程技術，使用Bootstrap作為前端UI框架，自帶全局CSS設置，內嵌JQuery插件，包含十幾個可重用組件，用于創(chuàng )建圖像、下拉菜單、導航、警告框、彈出框等；使用highcharts圖表庫，實現網頁上各種動態圖表；使用mqttJS作為消息即時傳輸等；滿足了物聯網項目多樣化的前端顯示效果。后臺主要采用了Spring容器、Spring MVC框架、MyBatis ORM框架集成，采用Maven構建項目管理，保證了項目運行的健壯性和穩定性。

套

1

20

實訓凳

鋼木方凳

張

2

21

實訓導線

套

1

22

配套資源庫

網絡(luò )版仿真軟件：電子技能虛擬實訓室軟件，電工電子技術基礎仿真教學軟件，電子產品工藝實踐教學系統，電子儀表儀器仿真教學軟件

套

1

23

布線

包含網絡(luò )及電源

套

1

序號

名稱

詳細參數

備注

1

電路基礎實訓模塊包

1、電路基礎

模塊提供7種常用電阻（功率不小于1W ）；7種實驗配套電容；4種常用二極管，包括整流二極管、檢波二極管、開關二極管、穩壓二極管；3種常用色環電感；兩路開關控制電路；NPN、PNP三極管各一個；2路電流方向不同的電流測試插孔；所有器件均配有測試插孔，既可以滿足常用元器件的測量實驗，又可以組合使用，完成配套的各種實驗以及各種創(chuàng )新實驗內容。

2、電路原理

模塊有基爾霍夫定理、疊加原理、互易定理、戴維南定理、諾頓定理、電源等效變換、最大功率傳輸定理等實驗模塊。

3、動態電路

模塊有R、L、C特性測試，一階動態響應，二階動態響應、RC串并聯選頻，RC單、雙T選頻網絡(luò )、RLC串聯諧振電路等。

4、有源濾波器

模塊有二階有源低通濾波器、二階有源高通濾波器、二階有源帶通濾波器、二階有源帶阻濾波器四個實驗模塊。

2

基礎模擬電路模塊包

1、單端輸入放大電路

單端輸入放大電路，兩級放大，有限幅調整、調零、放大倍數調整功能

2、直流穩壓電源

輸出電壓：24V、±12V、＋5V，可根據設計電路進行選擇

3、直流可調穩壓電源

輸出直流0-12VDC可調,過壓保護可調，過流保護可調，短路保護。

4、組件差動放大電路模塊線路板

DC12V單電源供電對管差動放大電路

5、組件單管/負反饋放大器模塊線路板

DC12V單電源供電一級單管負反饋放大電路

6、組件射極跟隨器模塊線路板

DC12V單電源供電一級單管射極跟隨放大電路

7、組件場效應管放大器模塊線路板

DC12V單電源供電一級單結型場效應管放大電路

8、組件RC串并聯選頻網絡(luò )振蕩器模塊線路板

DC5V單電源供電兩級_RC橋式振蕩放大電路

9、信號放大模塊

提供調諧小信號放大電路和集成陶瓷選頻放大

10、組件晶閘管可控整流電路模塊線路板

AC12V供電、場效應管觸發脈沖調節、單結晶體管調光調壓

11、組件OTL功率放大器電路模塊線路板

DC5V單電源供電、前置放大電路、互補對稱OTL功率放大電路、8Ω0.5W揚聲器

12、功率放大器與發射模塊

提供線性寬帶功率放大器電路、音源和信號發送電路

13、組件集成功率放大器電路模塊線路板

內置音樂(lè )集成芯片TQ9300、外接音源插座、LM741集成運算放大器、TDA2030功放芯片、8Ω0.5W揚聲器

14、組件模擬運算電路模塊線路板

由集成運算放大器芯片LM324組成三角波產生電路、方波形成電路，集成運算放大電路

15、組件晶體管開關特性、限幅器與鉗位模塊線路板

晶體管開關電路、晶體管特性測試電路、晶體管限幅器電路、晶體管鉗位器電路

16、直流斬波系統

SG3525組成PWM波形輸出電路及六類斬波電路圖以及組成斬波電路用的器件

3

基礎數字實訓電路模塊包

1、邏輯電平顯示

由74LS245驅動16位發光二極管指示邏輯電平

2、組件集成邏輯門電路模塊線路板

由CD4082、CD4011、CD71、CD4030組成各種邏輯狀態測試電路

3、組件編譯碼器電路模塊線路板

74LS138與8位發光二極管組成3-8線譯碼顯示電路、CD4511與數碼管組成BCD碼譯碼顯示電路

4、組件計數器電路模塊線路板

由CD4027、4011組成同步三位二進制加法計數器

5、組件555集成電路模塊線路板

 555時鐘脈沖信號電路

6、組件電子秒表電路模塊線路板

由74LS00、74LS196、CD4511、555組成兩位數碼管計數秒表

7、組件三位半直流數字電壓表模塊線路板

由MC1403、CC14433、MC1413、CD4511組成三位半直流電壓數字顯示表

8、組件數字頻率計電路模塊線路板

由CA3130、CD40106、CD4013、CD4020、CD4511、CD4553組成六位數字頻率計

9、組件拔河游戲機電路模塊線路板

由CD4011、CD40193、CD4030、CD4081、CD4511、CD4514、CD4518組成四工位拔河游戲機

10、可逆計數譯碼顯示電路組件

配置CD40192計數電路、CD4511譯碼顯示電路

11、組件CD4017流水燈電路板

由NE555時鐘信號、CD4017移位寄存器、10路發光二極管組成

12、組件雙D觸發器電路板

由CD4013和繼電器控制電路組成

13、組件八路搶答器電路板

由CD4511七段BCD碼譯碼器、74LS83四位二進制全加器、74LS148-8線-3線優先編碼器、74LS373-8位D鎖存器組成

4

C51和ARM編程基礎實訓模塊包

1、LED 實驗板

RGB三色燈1個，白色燈1個，紅色、黃色、藍色、綠色5mmLED 各4個

2、按鍵模塊

8位獨立式鍵盤,8位開關量輸入

3、數碼管顯示實驗

8位數碼管，使用74HC595驅動

4、4X4鍵盤模塊

16個輕觸開關組成4*4鍵盤

5、16X16點陣顯示模塊

4個8*8點陣構成16*16點陣，74HC595級聯驅動

6、1602液晶顯示模塊

1602液晶屏組成，可采用4位數據傳輸和8位數據傳輸方式，用于顯示16*2個字符

7、12864點陣圖文液晶顯示模塊

12864液晶屏組成，帶字庫與不帶字庫電路通用，只需換液晶，用于顯示漢字與圖形

8、搖桿、數字編碼輸入模塊

雙軸按鍵搖桿模塊和360度旋轉編碼器模塊組成

9、直流電機實驗板

直流電機，三極管，霍爾開關組成，采用霍爾開關對電機轉速測量

10、步進電機實驗板

步進電機，驅動IC組成。用于控制步進電機方向與速度

11、弱控強實驗板

4組繼電器與驅動IC，雙向可控硅與光藕組成。用于弱電控強電

12、RFID射頻卡實驗板

RFID射頻卡、AT24C02 I2C組成，RFID無線通信與數據讀寫

13、紅外發射接收實驗板

采用940紅外發射管與HL-A838紅外接收管

14、超聲波測距實驗板

由超聲波發射與接收探頭、發射驅動電路、接收電路組成，可測量2cm-450cm距離

15、無線遙控實訓模塊

由無線接收模塊，解碼芯片TG2272、撥碼開關等組成，可進行315MHz.頻率信號的接收，發送方式256種可選。

16、無線遙控器

推拉蓋桃木四鍵遙控器，發射頻率：315m（聲表穩頻）傳輸距離：10-50M

17、8X8RGB全彩點陣模塊

組合可顯示任意顏色

18、OLED顯示實驗板

1.3寸顯示屏，128*64像素

19、環境測量實驗板

環境質量傳感器模塊，主要測量讀取PM2.5 PM10

20、智能開關實驗板

人體紅外檢測、亮度傳感器模塊

21、溫度與濕度實驗板

采用單總線通信，測量空氣中的溫濕度

22、陀螺儀重力感應磁力計實驗板

九軸傳感器模塊，IIC通信

23、顏色識別實驗板

TCS34725顏色感應識別

24、觸摸按鍵實驗板

4位觸摸按鍵

25、無線通信實驗板

ESP8266Wifi模塊+藍牙+NRF24L01，2.4G無線通信實驗

26、嵌入式編程轉接板

用于連接幾種不同功能的模塊或實驗板，實現多種功能。

27、組件ARM編程模塊

編程模塊單片機板

28、組件C51編程模塊

51編程模塊單片機板

29、編程基礎實訓模塊C語言參考程序資源

5

工具配件包

PIC燒寫器、STM32編程器
